Схема узла 01

Запчасти для плиты (духовки) Bosch HEF13J33ED STYLE I BCO EMB GE BIV VS

Производитель Bosch
Выберите версию/индустриальный код:
01
* От выбранной версии зависит совместимость запчастей

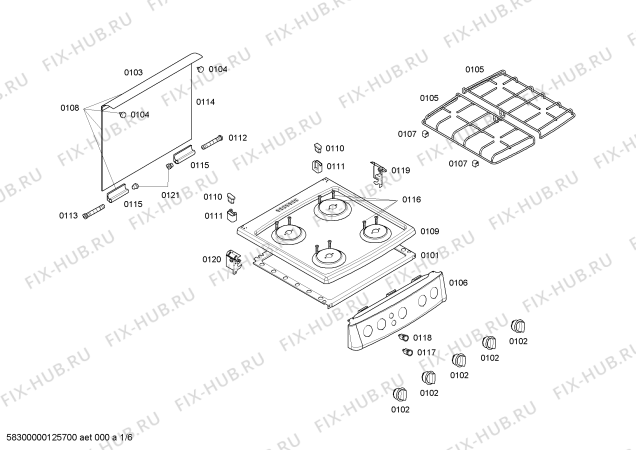

Схема узла 01

Схема узла 02Взрыв-схема плиты (духовки) Bosch HEF13J33ED STYLE I BCO EMB GE BIV VS - Схема узла 01

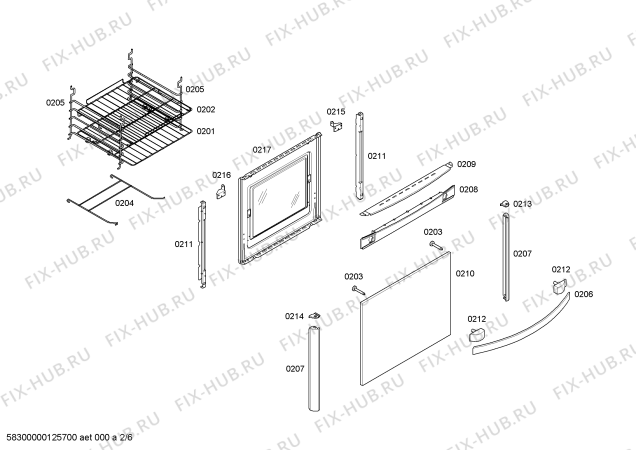

Схема узла 02

Схема узла 01Схема узла 03Взрыв-схема плиты (духовки) Bosch HEF13J33ED STYLE I BCO EMB GE BIV VS - Схема узла 02

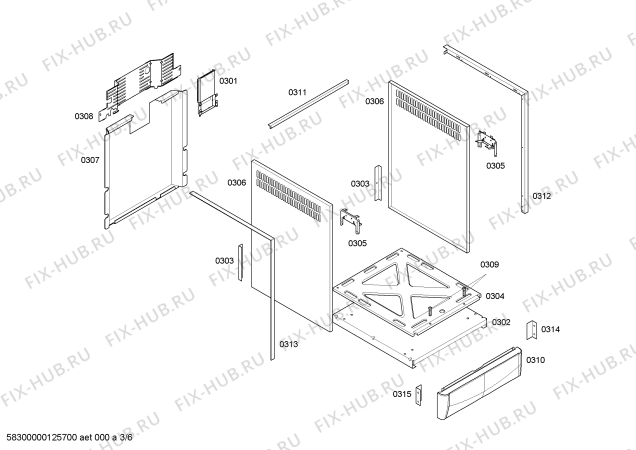

Схема узла 03

Схема узла 02Схема узла 04Взрыв-схема плиты (духовки) Bosch HEF13J33ED STYLE I BCO EMB GE BIV VS - Схема узла 03

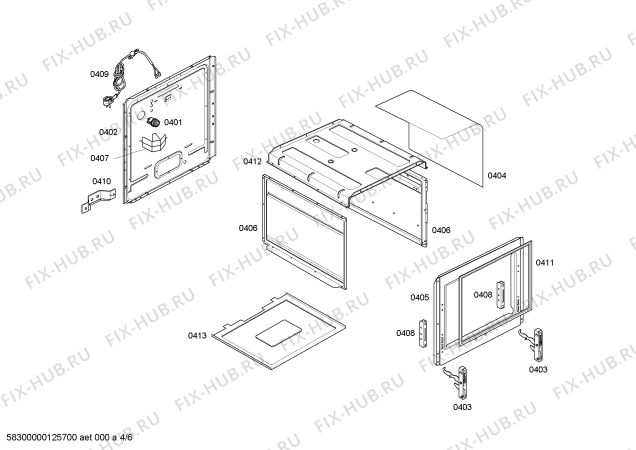

Схема узла 04

Схема узла 03Схема узла 05Взрыв-схема плиты (духовки) Bosch HEF13J33ED STYLE I BCO EMB GE BIV VS - Схема узла 04

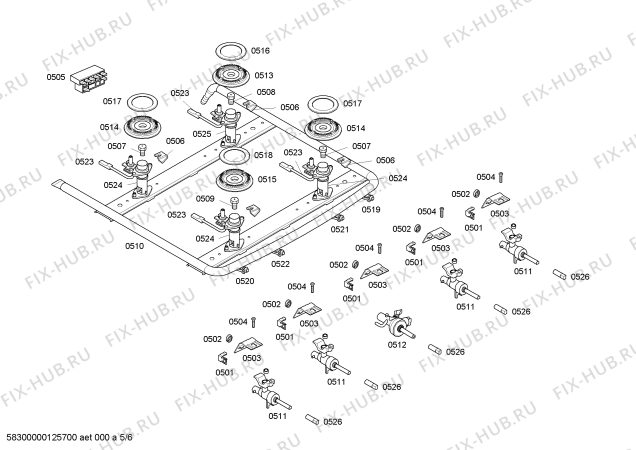

Схема узла 05

Схема узла 04Схема узла 06Взрыв-схема плиты (духовки) Bosch HEF13J33ED STYLE I BCO EMB GE BIV VS - Схема узла 05

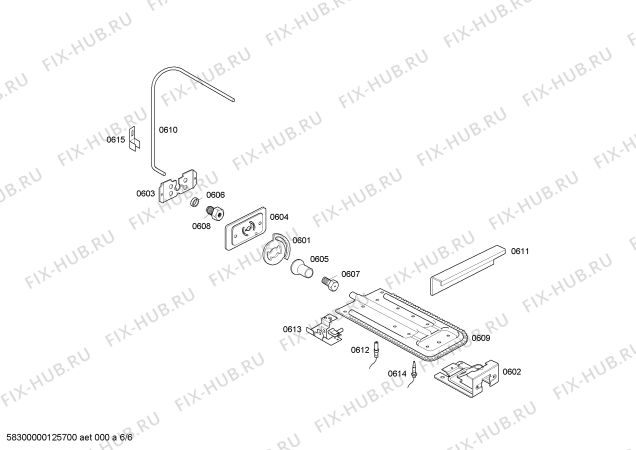

Схема узла 06

Схема узла 05Взрыв-схема плиты (духовки) Bosch HEF13J33ED STYLE I BCO EMB GE BIV VS - Схема узла 06

Если в таблице не представлена запчасть - значит она снята с производства или недоступна к заказу.

Найти по номеру на схемеНомер на схемеАртикулНазваниеНаличиеЦена
Номер на схеме: 0101
Артикул:00237798
Наличие:Под заказ
Цена:1 458 руб
Номер на схеме: 0102
Артикул:00609948
Название: Ручка управления духовкой для электропечи Bosch 00609948
Недоступно к заказу
Номер на схеме: 0103
Артикул:00437874
Наличие:Под заказ
Цена:3 470 руб
Номер на схеме: 0104
Артикул:00437901
Название: Упор для духового шкафа Bosch 00437901
Недоступно к заказу
Номер на схеме: 0105
Артикул:00442508
Наличие:Под заказ
Цена:12 309 руб
Номер на схеме: 0106
Артикул:00610038
Название: Панель управления для духового шкафа Bosch 00610038
Недоступно к заказу
Номер на схеме: 0107
Артикул:00601404
Название: Кронштейн для духового шкафа Bosch 00601404
Недоступно к заказу
Номер на схеме: 0108
Артикул:00610204
Наличие:Под заказ
Цена:23 410 руб
Номер на схеме: 0109
Артикул:00472420
Наличие:Под заказ
Цена:16 827 руб
Номер на схеме: 0110
Артикул:00492495
Наличие:Под заказ
Цена:374 руб
Номер на схеме: 0111
Артикул:00492496
Наличие:Под заказ
Цена:691 руб
Номер на схеме: 0112
Артикул:00492545
Наличие:Под заказ
Цена:1 808 руб
Номер на схеме: 0113
Артикул:00492546
Наличие:Под заказ
Цена:1 458 руб
Номер на схеме: 0114
Артикул:00666398
Название: Стеклянная полка для плиты (духовки) Bosch 00666398
Недоступно к заказу
Номер на схеме: 0115
Артикул:00666399
Название: Декоративная рамка для электропечи Bosch 00666399
Недоступно к заказу
Номер на схеме: 0116
Артикул:00494086
Название: Винт для плиты (духовки) Bosch 00494086
Недоступно к заказу
Номер на схеме: 0117
Артикул:00600453
Наличие:Под заказ
Цена:1 808 руб
Номер на схеме: 0118
Артикул:00600454
Наличие:Под заказ
Цена:1 458 руб
Номер на схеме: 0119
Артикул:00492581
Наличие:Под заказ
Цена:2 165 руб
Номер на схеме: 0120
Артикул:00492582
Наличие:Под заказ
Цена:914 руб
Номер на схеме: 0121
Артикул:00610071
Название: Крышка для плиты (духовки) Bosch 00610071
Недоступно к заказу
Номер на схеме: 0201
Артикул:00438848
Наличие:Под заказ
Цена:3 912 руб
Номер на схеме: 0202
Артикул:00438849
Наличие:Под заказ
Цена:5 840 руб
Номер на схеме: 0203
Артикул:00605626
Название: Винт для духового шкафа Bosch 00605626
Недоступно к заказу
Номер на схеме: 0204
Артикул:00364731
Наличие:Под заказ
Цена:691 руб
Номер на схеме: 0205
Артикул:00493282
Наличие:Под заказ
Цена:3 008 руб
Номер на схеме: 0206
Артикул:00610040
Название: Ручка двери для плиты (духовки) Bosch 00610040
Недоступно к заказу
Номер на схеме: 0207
Артикул:00437888
Наличие:Под заказ
Цена:1 133 руб
Номер на схеме: 0208
Артикул:00472409
Наличие:Под заказ
Цена:3 008 руб
Номер на схеме: 0209
Артикул:00472410
Наличие:Под заказ
Цена:1 133 руб
Номер на схеме: 0210
Артикул:00644186
Наличие:Под заказ
Цена:27 203 руб
Номер на схеме: 0211
Артикул:00492494
Наличие:Под заказ
Цена:2 165 руб
Номер на схеме: 0212
Артикул:00443208
Наличие:Под заказ
Цена:374 руб
Номер на схеме: 0213
Артикул:00492518
Наличие:Под заказ
Цена:1 458 руб
Номер на схеме: 0214
Артикул:00492525
Наличие:Под заказ
Цена:1 808 руб
Номер на схеме: 0215
Артикул:00492557
Наличие:Под заказ
Цена:512 руб
Номер на схеме: 0216
Артикул:00492558
Наличие:Под заказ
Цена:512 руб
Номер на схеме: 0217
Артикул:00472418
Наличие:Под заказ
Цена:15 490 руб
Номер на схеме: 0301
Артикул:00492511
Наличие:Под заказ
Цена:3 470 руб
Номер на схеме: 0302
Артикул:00219899
Наличие:Под заказ
Цена:5 338 руб
Номер на схеме: 0303
Артикул:00482851
Наличие:Под заказ
Цена:1 808 руб
Номер на схеме: 0304
Артикул:00476359
Наличие:Под заказ
Цена:8 970 руб
Номер на схеме: 0305
Артикул:00494829
Наличие:Под заказ
Цена:691 руб
Номер на схеме: 0306
Артикул:00241409
Наличие:Под заказ
Цена:8 970 руб
Номер на схеме: 0307
Артикул:00364462
Наличие:Под заказ
Цена:2 165 руб
Номер на схеме: 0308
Артикул:00364646
Наличие:Под заказ
Цена:2 165 руб
Номер на схеме: 0309
Артикул:00603785
Название: Винт для электропечи Bosch 00603785
Недоступно к заказу
Номер на схеме: 0310
Артикул:00437900
Наличие:Под заказ
Цена:3 008 руб
Номер на схеме: 0311
Артикул:00472402
Наличие:Под заказ
Цена:2 165 руб
Номер на схеме: 0312
Артикул:00472403
Наличие:Под заказ
Цена:5 338 руб
Номер на схеме: 0313
Артикул:00472404
Наличие:Под заказ
Цена:5 338 руб
Номер на схеме: 0314
Артикул:00492514
Наличие:Под заказ
Цена:691 руб
Номер на схеме: 0315
Артикул:00492515
Наличие:Под заказ
Цена:691 руб
Номер на схеме: 0401
Артикул:00187883
Наличие:Под заказ
Цена:2 165 руб
Номер на схеме: 0402
Артикул:00663230
Название: Задняя часть корпуса для электропечи Bosch 00663230
Недоступно к заказу
Номер на схеме: 0403
Артикул:00489348
Наличие:Под заказ
Цена:3 470 руб
Номер на схеме: 0404
Артикул:00238185
Наличие:Под заказ
Цена:8 970 руб
Номер на схеме: 0405
Артикул:00662344
Название: Передняя часть корпуса для электропечи Bosch 00662344
Недоступно к заказу
Номер на схеме: 0406
Артикул:00364460
Наличие:Под заказ
Цена:7 885 руб
Номер на схеме: 0407
Артикул:00186304
Наличие:Под заказ
Цена:1 133 руб
Номер на схеме: 0408
Артикул:00489350
Наличие:Под заказ
Цена:2 590 руб
Номер на схеме: 0409
Артикул:00607334
Название: Провод для плиты (духовки) Bosch 00607334
Недоступно к заказу
Номер на схеме: 0410
Артикул:00186539
Наличие:Под заказ
Цена:1 458 руб
Номер на схеме: 0411
Артикул:00603106
Наличие:Под заказ
Цена:1 133 руб
Номер на схеме: 0412
Артикул:00475581
Наличие:Под заказ
Цена:3 912 руб
Номер на схеме: 0413
Артикул:00492542
Наличие:Под заказ
Цена:1 808 руб
Номер на схеме: 0501
Артикул:00186375
Название: Клемма для плиты (духовки) Bosch 00186375
Недоступно к заказу
Номер на схеме: 0502
Артикул:00186391
Название: Кольцо для электропечи Bosch 00186391
Недоступно к заказу
Номер на схеме: 0503
Артикул:00186563
Название: Крепеж для электропечи Bosch 00186563
Недоступно к заказу
Номер на схеме: 0504
Артикул:00186564
Название: Винт для электропечи Bosch 00186564
Недоступно к заказу
Номер на схеме: 0505
Артикул:00642243
Наличие:Под заказ
Цена:5 338 руб
Номер на схеме: 0506
Артикул:00426295
Наличие:Под заказ
Цена:374 руб
Номер на схеме: 0507
Артикул:00426256
Наличие:Под заказ
Цена:374 руб
Номер на схеме: 0508
Артикул:00426316
Наличие:Под заказ
Цена:374 руб
Номер на схеме: 0509
Артикул:00426257
Наличие:Под заказ
Цена:374 руб
Номер на схеме: 0510
Артикул:00661098
Название: Патрубок для электропечи Bosch 00661098
Недоступно к заказу
Номер на схеме: 0511
Артикул:00429425
Наличие:Под заказ
Цена:1 458 руб
Номер на схеме: 0512
Артикул:00641290
Название: Кран горелки для духового шкафа Bosch 00641290
Недоступно к заказу
Номер на схеме: 0513
Артикул:00492516
Наличие:Под заказ
Цена:3 470 руб
Номер на схеме: 0514
Артикул:00492519
Наличие:Под заказ
Цена:1 133 руб
Номер на схеме: 0515
Артикул:00492517
Наличие:Под заказ
Цена:1 133 руб
Номер на схеме: 0516
Артикул:00448497
Название: Крышка горелки для духового шкафа Bosch 00448497
Недоступно к заказу
Номер на схеме: 0517
Артикул:00492524
Наличие:Под заказ
Цена:1 133 руб
Номер на схеме: 0518
Артикул:00492523
Наличие:Под заказ
Цена:4 347 руб
Номер на схеме: 0519
Артикул:00492528
Наличие:Под заказ
Цена:374 руб
Номер на схеме: 0520
Артикул:00492529
Наличие:Под заказ
Цена:691 руб
Номер на схеме: 0521
Артикул:00492530
Наличие:Под заказ
Цена:691 руб
Номер на схеме: 0522
Артикул:00492531
Наличие:Под заказ
Цена:512 руб
Номер на схеме: 0523
Артикул:00642247
Название: Электрод для электропечи Bosch 00642247
Недоступно к заказу
Номер на схеме: 0524
Артикул:00494087
Наличие:Под заказ
Цена:1 133 руб
Номер на схеме: 0525
Артикул:00600536
Наличие:Под заказ
Цена:4 347 руб
Номер на схеме: 0526
Артикул:00610112
Наличие:Под заказ
Цена:1 133 руб
Номер на схеме:Регулятор для духового шкафа Bosch 00186313 для Bosch HEF13J33ED STYLE I BCO EMB GE BIV VS 0601
Артикул:00186313
Недоступно к заказу
Номер на схеме: 0602
Артикул:00186358
Наличие:Под заказ
Цена:2 165 руб
Номер на схеме: 0603
Артикул:00186389
Название: Зажим для духового шкафа Bosch 00186389
Недоступно к заказу
Номер на схеме: 0604
Артикул:00186421
Наличие:Под заказ
Цена:1 808 руб
Номер на схеме: 0605
Артикул:00186422
Наличие:Под заказ
Цена:374 руб
Номер на схеме: 0607
Артикул:00186595
Наличие:Под заказ
Цена:374 руб
Номер на схеме: 0608
Артикул:00418564
Наличие:Под заказ
Цена:1 458 руб
Номер на схеме: 0609
Артикул:00434454
Наличие:Под заказ
Цена:2 590 руб
Номер на схеме: 0610
Артикул:00661099
Название: Трубка горелки для плиты (духовки) Bosch 00661099
Недоступно к заказу
Номер на схеме: 0611
Артикул:00482844
Наличие:Под заказ
Цена:2 165 руб
Номер на схеме: 0612
Артикул:00609403
Название: Электрод для электропечи Bosch 00609403
Недоступно к заказу
Номер на схеме: 0613
Артикул:00491222
Наличие:Под заказ
Цена:2 590 руб
Номер на схеме: 0614
Артикул:00417427
Наличие:Под заказ
Цена:7 885 руб
Номер на схеме: 0615
Артикул:00186609
Название: Зажим для духового шкафа Bosch 00186609
Недоступно к заказу

Характеристики:

Тип изделияГазовые отдельно стоящие плиты
Тип конструкцииbuilt-in
Надпись на панелиSTYLE I BCO EMB GE BIV VS
Группа товаровFreestanding Cooker, Gas
Код запаса поставщикаHEF13J33ED/01
