- Запчасти для холодильника Bosch KSU377634C REF INOX LOOK BOSCH KSU37 VALUE ADDED 220V/50HZ

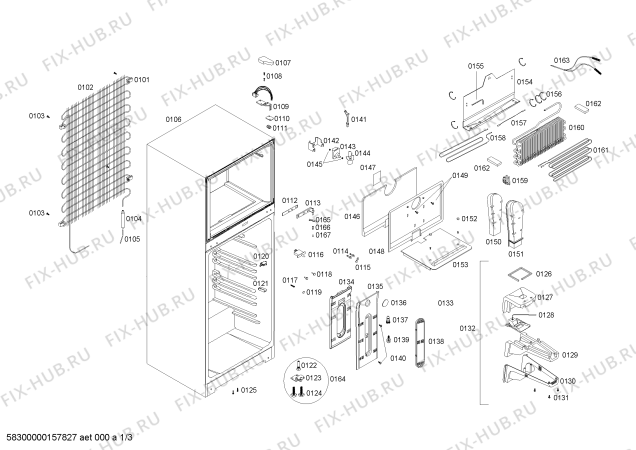

Схема узла 01
Запчасти для холодильника Bosch KSU377634C REF INOX LOOK BOSCH KSU37 VALUE ADDED 220V/50HZ
Схема узла 01

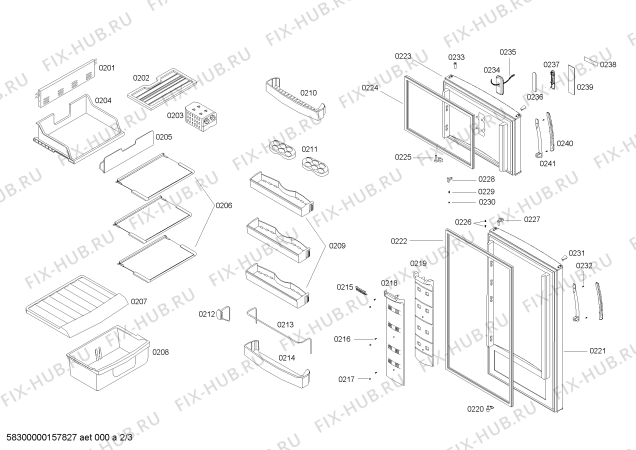

Схема узла 02
Схема узла 02

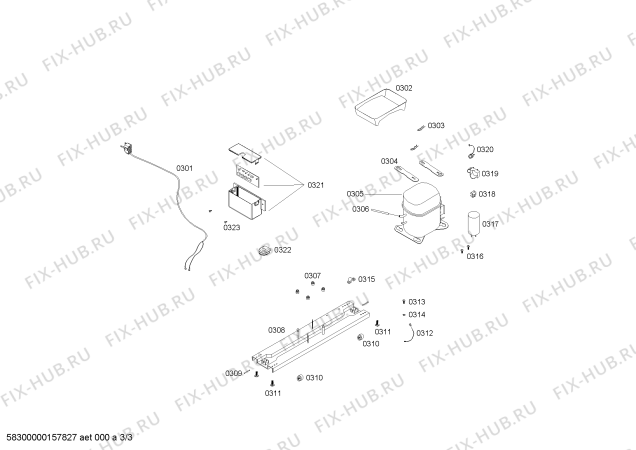

Схема узла 01Схема узла 03
Схема узла 03
Схема узла 02
Если в таблице не представлена запчасть - значит она снята с производства или недоступна к заказу.
Найти по номеру на схемеНомер на схеме | Артикул | Название | Наличие | Цена | |||
---|---|---|---|---|---|---|---|
Номер на схеме: 0101 | Артикул:00493684 | Название: Зажим для холодильной камеры Bosch 00493684 | Недоступно к заказу | ||||
Номер на схеме: 0102 | Артикул:00673448 | Наличие:Под заказ | Цена:3 912 руб | ||||
Номер на схеме: 0103 | Артикул:00429059 | Название: Винт Bosch 00429059 | Недоступно к заказу | ||||
Номер на схеме: 0104 | Артикул:00493692 | Наличие:Под заказ | Цена:691 руб | ||||
Номер на схеме: 0105 | Артикул:00620865 | Наличие:Под заказ | Цена:512 руб | ||||
Номер на схеме: 0106 | Артикул:00248567 | Название: Корпус для холодильной камеры Bosch 00248567 | Недоступно к заказу | ||||
Номер на схеме: 0107 | Артикул:00606361 | Наличие:Под заказ | Цена:1 133 руб | ||||
Номер на схеме: 0108 | Артикул:00600125 | Название: Винт для холодильника Bosch 00600125 | Недоступно к заказу | ||||
Номер на схеме: 0109 | Артикул:00619004 | Наличие:Под заказ | Цена:2 165 руб | ||||
Номер на схеме: 0110 | Артикул:00612870 | Название: Изоляция для холодильной камеры Bosch 00612870 | Недоступно к заказу | ||||
Номер на схеме: 0111 | Артикул:00613398 | Наличие:Под заказ | Цена:512 руб | ||||
Номер на схеме: 0112 | Артикул:00492480 | Название: Кронштейн для холодильника Bosch 00492480 | Недоступно к заказу | ||||
Номер на схеме: 0113 | Артикул:00653887 | Наличие:Под заказ | Цена:1 458 руб | ||||
Номер на схеме: 0114 | Артикул:00493663 | Недоступно к заказу | |||||
Номер на схеме: 0115 | Артикул:00182147 | Название:Крышка Bosch 00182147 | Наличие:Под заказ | Цена:2 165 руб | |||
Номер на схеме: 0116 | Артикул:00621138 | Название: Переключатель для холодильника Bosch 00621138 | Недоступно к заказу | ||||
Номер на схеме: 0117 | Артикул:00600122 | Название: Винт Bosch 00600122 | Недоступно к заказу | ||||
Номер на схеме: 0118 | Артикул:00600126 | Название: Крышка для холодильника Bosch 00600126 | Недоступно к заказу | ||||
Номер на схеме: 0120 | Артикул:00493998 | Наличие:Под заказ | Цена:914 руб | ||||
Номер на схеме: 0121 | Артикул:00188455 | Недоступно к заказу | |||||
Номер на схеме: 0126 | Артикул:00483735 | Наличие:Под заказ | Цена:2 165 руб | ||||
Номер на схеме: 0127 | Артикул:00444167 | Наличие:Под заказ | Цена:914 руб | ||||
Номер на схеме: 0128 | Артикул:00496636 | Наличие:Под заказ | Цена:5 338 руб | ||||
Номер на схеме: 0129 | Артикул:00444166 | Наличие:Под заказ | Цена:1 133 руб | ||||
Номер на схеме: 0130 | Артикул:00443380 | Наличие:Под заказ | Цена:1 133 руб | ||||
Номер на схеме: 0131 | Артикул:00429058 | Название: Винт для холодильной камеры Bosch 00429058 | Недоступно к заказу | ||||
Номер на схеме: 0132 | Артикул:00673714 | Название: Вентиляционный канал для холодильника Bosch 00673714 | Недоступно к заказу | ||||
Номер на схеме: 0134 | Артикул:00444165 | Наличие:Под заказ | Цена:691 руб | ||||
Номер на схеме: 0135 | Артикул:00704968 | Название: Крышка-защелка для холодильника Bosch 00704968 | Недоступно к заказу | ||||
Номер на схеме: 0136 | Артикул:00603591 | Название: Декоративная панель для холодильника Bosch 00603591 | Недоступно к заказу | ||||
Номер на схеме: 0137 | Артикул:00605498 | Название:Патрон лампы Bosch 00605498 | Наличие:Под заказ | Цена:3 008 руб | |||
Номер на схеме: 0138 | Артикул:00609520 | Наличие:Под заказ | Цена:691 руб | ||||
Номер на схеме: 0139 | Артикул:00622946 | Наличие:Под заказ | Цена:658 руб | ||||
Номер на схеме: 0141 | Артикул:00184382 | Наличие:Под заказ | Цена:2 165 руб | ||||
Номер на схеме: 0142 | Артикул:00609525 | Название: Зажим для холодильника Bosch 00609525 | Недоступно к заказу | ||||
Номер на схеме: 0143 | Артикул:00181981 | Наличие:Под заказ | Цена:14 170 руб | ||||
Номер на схеме: 0144 | Артикул:00058017 | Наличие:Под заказ | Цена:2 590 руб | ||||
Номер на схеме: 0145 | Артикул:00031535 | Наличие:Под заказ | Цена:2 165 руб | ||||
Номер на схеме: 0146 | Артикул:00444142 | Наличие:Под заказ | Цена:914 руб | ||||
Номер на схеме: 0147 | Артикул:00673422 | Название: Канал для холодильника Bosch 00673422 | Недоступно к заказу | ||||
Номер на схеме: 0148 | Артикул:00443371 | Наличие:Под заказ | Цена:1 458 руб | ||||
Номер на схеме: 0149 | Артикул:00429060 | Название: Винт для холодильной камеры Bosch 00429060 | Недоступно к заказу | ||||
Номер на схеме: 0150 | Артикул:00448451 | Название: Изоляционная лента для холодильной камеры Bosch 00448451 | Недоступно к заказу | ||||
Номер на схеме: 0151 | Артикул:00445609 | Название: Панель воздуховода для холодильной камеры Bosch 00445609 | Недоступно к заказу | ||||
Номер на схеме: 0152 | Артикул:00184381 | Наличие:Под заказ | Цена:2 590 руб | ||||
Номер на схеме: 0153 | Артикул:00366246 | Наличие:Под заказ | Цена:7 365 руб | ||||
Номер на схеме: 0154 | Артикул:00443376 | Наличие:Под заказ | Цена:691 руб | ||||
Номер на схеме: 0155 | Артикул:00673423 | Название: Канал для холодильной камеры Bosch 00673423 | Недоступно к заказу | ||||
Номер на схеме: 0156 | Артикул:00482731 | Название: Зажим для холодильной камеры Bosch 00482731 | Недоступно к заказу | ||||
Номер на схеме: 0157 | Артикул:00172296 | Наличие:Под заказ | Цена:4 037.50 руб | ||||
Номер на схеме: | Артикул: | В наличии у партнеров: | на складе в г. Москва | Цена:4 038 руб | |||
Номер на схеме: 0158 | Артикул:00444377 | Наличие:Под заказ | Цена:1 133 руб | ||||
Номер на схеме: 0159 | Артикул:00493664 | Наличие:Под заказ | Цена:1 808 руб | ||||
Номер на схеме: 0160 | Артикул:00249649 | Название: Испаритель для холодильной камеры Bosch 00249649 | Недоступно к заказу | ||||
Номер на схеме: 0161 | Артикул:00444374 | Наличие:Под заказ | Цена:1 458 руб | ||||
Номер на схеме: 0162 | Артикул:00429055 | Название: Изолирующий защитный шланг для холодильника Bosch 00429055 | Недоступно к заказу | ||||
Номер на схеме: 0163 | Артикул:00646090 | Наличие:Под заказ | Цена:3 008 руб | ||||
Номер на схеме: 0164 | Артикул:00619001 | Название: Шарнир для холодильной камеры Bosch 00619001 | Недоступно к заказу | ||||
Номер на схеме: 0201 | Артикул:00448401 | Название: Крышка для холодильной камеры Bosch 00448401 | Недоступно к заказу | ||||
Номер на схеме: 0202 | Артикул:00477866 | Наличие:Под заказ | Цена:10 613 руб | ||||
Номер на схеме: 0203 | Артикул:00441761 | Наличие:Под заказ | Цена:3 470 руб | ||||
Номер на схеме: 0204 | Артикул:00447931 | Название: Выдвижной ящик для холодильника Bosch 00447931 | Недоступно к заказу | ||||
Номер на схеме: 0205 | Артикул:00448408 | Название: Крышка для холодильника Bosch 00448408 | Недоступно к заказу | ||||
Номер на схеме: 0206 | Артикул:00674043 | Наличие:Под заказ | Цена:2 165 руб | ||||
Номер на схеме: 0207 | Артикул:00448440 | Название: Крышка для холодильной камеры Bosch 00448440 | Недоступно к заказу | ||||
Номер на схеме: 0208 | Артикул:00448394 | Название: Емкость для заморозки для холодильника Bosch 00448394 | Недоступно к заказу | ||||
Номер на схеме: 0209 | Артикул:00666057 | Название: Вставная полка для холодильной камеры Bosch 00666057 | Недоступно к заказу | ||||
Номер на схеме: 0210 | Артикул:00448377 | Название: Вставная полка для холодильника Bosch 00448377 | Недоступно к заказу | ||||
Номер на схеме: 0213 | Артикул:00444372 | Наличие:Под заказ | Цена:374 руб | ||||
Номер на схеме: 0214 | Артикул:00448388 | Наличие:Под заказ | Цена:1 458 руб | ||||
Номер на схеме: 0215 | Артикул:00646946 | Название: Вставка для холодильной камеры Bosch 00646946 | Недоступно к заказу | ||||
Номер на схеме: 0217 | Артикул:00163404 | Наличие:Под заказ | Цена:1 133 руб | ||||
Номер на схеме: 0218 | Артикул:00478988 | Название: Вентиляционный канал для холодильной камеры Bosch 00478988 | Недоступно к заказу | ||||
Номер на схеме: 0220 | Артикул:00492702 | Название:Упор для холодильника Bosch 00492702 | Наличие:Под заказ | Цена:2 590 руб | |||
Номер на схеме: 0221 | Артикул:00248568 | Название: Дверь морозильной камеры для холодильника Bosch 00248568 | Недоступно к заказу | ||||
Номер на схеме: 0222 | Артикул:00673715 | Название: Манжета люка для холодильной камеры Bosch 00673715 | Недоступно к заказу | ||||
Номер на схеме: 0223 | Артикул:00248569 | Название: Дверь для холодильной камеры Bosch 00248569 | Недоступно к заказу | ||||
Номер на схеме: 0224 | Артикул:00673445 | Название: Манжета люка для холодильника Bosch 00673445 | Недоступно к заказу | ||||
Номер на схеме: 0225 | Артикул:00613395 | Наличие:Под заказ | Цена:374 руб | ||||
Номер на схеме: 0226 | Артикул:00612879 | Название: Кронштейн для холодильной камеры Bosch 00612879 | Недоступно к заказу | ||||
Номер на схеме: 0228 | Артикул:00171319 | Наличие:Под заказ | Цена:2 165 руб | ||||
Номер на схеме: 0230 | Артикул:00188487 | Наличие:Под заказ | Цена:2 165 руб | ||||
Номер на схеме: 0231 | Артикул:00489081 | Наличие:Под заказ | Цена:1 808 руб | ||||
Номер на схеме: 0232 | Артикул:00612875 | Наличие:Под заказ | Цена:374 руб | ||||
Номер на схеме: 0233 | Артикул:00606289 | Наличие:Под заказ | Цена:374 руб | ||||
Номер на схеме: 0234 | Артикул:00612878 | Название:Ящик для холодильника Bosch 00612878 | Наличие:Под заказ | Цена:691 руб | |||
Номер на схеме: 0235 | Артикул:00613397 | Название: Соединительный кабель для холодильника Bosch 00613397 | Недоступно к заказу | ||||
Номер на схеме: 0236 | Артикул:00646093 | Название: Узел управления для холодильной камеры Bosch 00646093 | Недоступно к заказу | ||||
Номер на схеме: 0237 | Артикул:00670708 | Наличие:Под заказ | Цена:374 руб | ||||
Номер на схеме: 0238 | Артикул:00606365 | Наличие:Под заказ | Цена:4 826 руб | ||||
Номер на схеме: 0239 | Артикул:00646947 | Название: Наклейка для холодильной камеры Bosch 00646947 | Недоступно к заказу | ||||
Номер на схеме: 0240 | Артикул:00641557 | Наличие:Под заказ | Цена:914 руб | ||||
Номер на схеме: 0241 | Артикул:00641556 | Наличие:Под заказ | Цена:914 руб | ||||
Номер на схеме: 0301 | Артикул:00651663 | Наличие:Под заказ | Цена:3 912 руб | ||||
Номер на схеме: 0302 | Артикул:00438469 | Наличие:Под заказ | Цена:3 470 руб | ||||
Номер на схеме: 0303 | Артикул:00493643 | Название: Зажим для холодильника Bosch 00493643 | Недоступно к заказу | ||||
Номер на схеме: 0304 | Артикул:00610172 | Наличие:Под заказ | Цена:374 руб | ||||
Номер на схеме: 0305 | Артикул:00144524 | Название: Мотор для холодильной камеры Bosch 00144524 | Недоступно к заказу | ||||
Номер на схеме: 0306 | Артикул:00620864 | Наличие:Под заказ | Цена:512 руб | ||||
Номер на схеме: 0307 | Артикул:00429038 | Название: Амортизатор для холодильной камеры Bosch 00429038 | Недоступно к заказу | ||||
Номер на схеме: 0308 | Артикул:00249566 | Название: Нижняя часть корпуса для холодильной камеры Bosch 00249566 | Недоступно к заказу | ||||
Номер на схеме: 0309 | Артикул:00426085 | Название: Ось для холодильной камеры Bosch 00426085 | Недоступно к заказу | ||||
Номер на схеме: 0310 | Артикул:00614409 | Название: Опорная ножка для холодильной камеры Bosch 00614409 | Недоступно к заказу | ||||
Номер на схеме: 0311 | Артикул:00600124 | Название: Винт для холодильника Bosch 00600124 | Недоступно к заказу | ||||
Номер на схеме: 0312 | Артикул:00603194 | Название: Наконечник провода для холодильной камеры Bosch 00603194 | Недоступно к заказу | ||||
Номер на схеме: 0313 | Артикул:00600123 | Название: Винт для холодильника Bosch 00600123 | Недоступно к заказу | ||||
Номер на схеме: 0314 | Артикул:00144915 | Название: Вставная полка Bosch 00144915 | Недоступно к заказу | ||||
Номер на схеме: 0315 | Артикул:00612873 | Название: Хомут для холодильника Bosch 00612873 | Недоступно к заказу | ||||
Номер на схеме: 0316 | Артикул:00185091 | Название: Винт Bosch 00185091 | Недоступно к заказу | ||||
Номер на схеме: 0317 | Артикул:00617152 | Название: Крышка вентилятора для холодильника Bosch 00617152 | Недоступно к заказу | ||||
Номер на схеме: 0318 | Артикул:00494185 | Наличие:Под заказ | Цена:2 165 руб | ||||
Номер на схеме: 0319 | Артикул:00642415 | Название: Крышка для холодильника Bosch 00642415 | Недоступно к заказу | ||||
Номер на схеме: 0320 | Артикул:00603623 | Название: Реле для холодильной камеры Bosch 00603623 | Недоступно к заказу | ||||
Номер на схеме: 0321 | Артикул:00646089 | Название: Программатор для холодильника Bosch 00646089 | Недоступно к заказу | ||||
Номер на схеме: 0322 | Артикул:00615636 | Название:Ящик для холодильника Bosch 00615636 | Наличие:Под заказ | Цена:512 руб | |||
Номер на схеме: 0323 | Артикул:00429057 | Название: Винт для холодильной камеры Bosch 00429057 | Недоступно к заказу |
Характеристики:
Тип изделия | Хол-ки соло 2-дверн. с верх. мороз |
Тип конструкции | freestanding >= 60cm width |
Надпись на панели | REF INOX LOOK BOSCH KSU37 VALUE ADDED 220V/50HZ |
Группа товаров | Top Freezer (TF), Nofrost |
Код запаса поставщика | KSU377634C |
