- Запчасти для плиты (духовки) Continental FSF14K3AED CHARME PLUS I BCO GE BIV VS

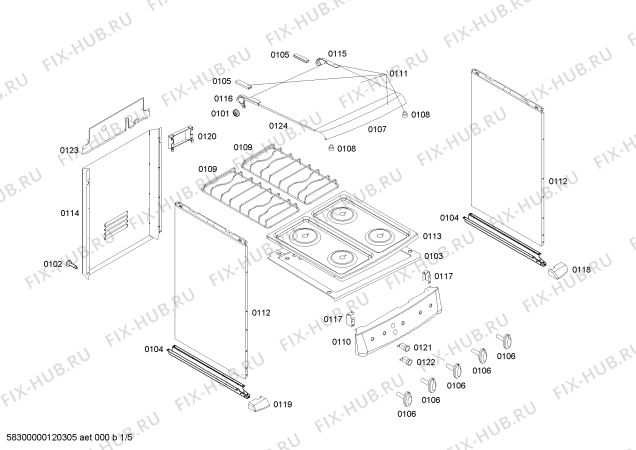

Схема узла 01
Запчасти для плиты (духовки) Continental FSF14K3AED CHARME PLUS I BCO GE BIV VS
Выберите версию/индустриальный код: * От выбранной версии зависит совместимость запчастей
×01
Схема узла 01
Схема узла 02

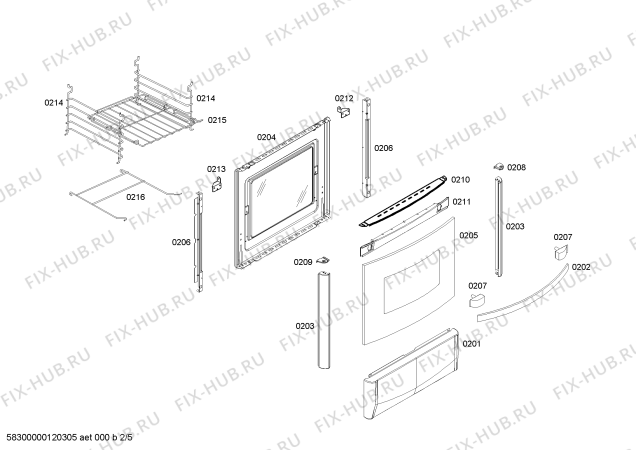

Схема узла 02
Схема узла 01Схема узла 03

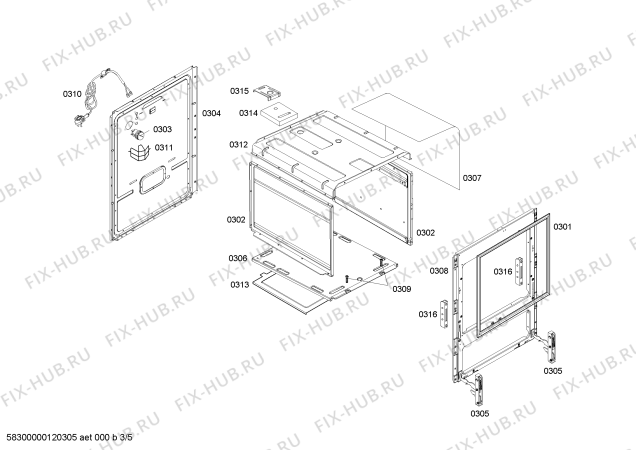

Схема узла 03
Схема узла 02Схема узла 04

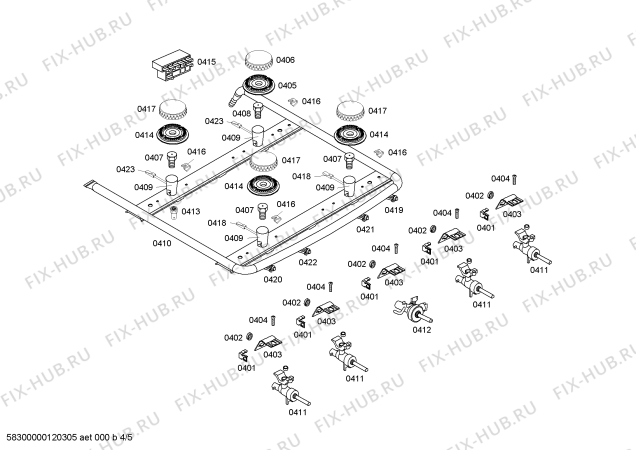

Схема узла 04
Схема узла 03Схема узла 05

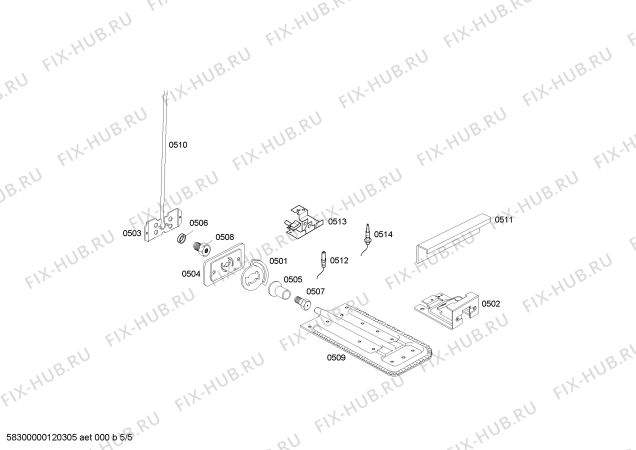

Схема узла 05
Схема узла 04
Если в таблице не представлена запчасть - значит она снята с производства или недоступна к заказу.
Найти по номеру на схемеНомер на схеме | Артикул | Название | Наличие | Цена | ||
---|---|---|---|---|---|---|
Номер на схеме: 0101 | Артикул:00426134 | Название: Заклепка для плиты (духовки) Bosch 00426134 | Недоступно к заказу | |||
Номер на схеме: 0102 | Артикул:00186289 | Название: Винт для плиты (духовки) Bosch 00186289 | Недоступно к заказу | |||
Номер на схеме: 0103 | Артикул:00237798 | Наличие:Под заказ | Цена:1 458 руб | |||
Номер на схеме: 0104 | Артикул:00474768 | Наличие:Под заказ | Цена:1 133 руб | |||
Номер на схеме: 0105 | Артикул:00422959 | Наличие:Под заказ | Цена:2 165 руб | |||
Номер на схеме: 0106 | Артикул:00603842 | Наличие:Под заказ | Цена:512 руб | |||
Номер на схеме: 0107 | Артикул:00437874 | Наличие:Под заказ | Цена:3 470 руб | |||
Номер на схеме: 0108 | Артикул:00437901 | Название: Упор для духового шкафа Bosch 00437901 | Недоступно к заказу | |||
Номер на схеме: 0109 | Артикул:00448617 | Название: Решетка для электропечи Bosch 00448617 | Недоступно к заказу | |||
Номер на схеме: 0110 | Артикул:00610251 | Название: Декоративная панель для плиты (духовки) Bosch 00610251 | Недоступно к заказу | |||
Номер на схеме: 0111 | Артикул:00448587 | Название: Стеклянная крышка для плиты (духовки) Bosch 00448587 | Недоступно к заказу | |||
Номер на схеме: 0112 | Артикул:00476422 | Наличие:Под заказ | Цена:5 840 руб | |||
Номер на схеме: 0113 | Артикул:00243956 | Название: Стол для духового шкафа Bosch 00243956 | Недоступно к заказу | |||
Номер на схеме: 0114 | Артикул:00474229 | Наличие:Под заказ | Цена:5 338 руб | |||
Номер на схеме: 0115 | Артикул:00499726 | Название: Шарнир для электропечи Bosch 00499726 | Недоступно к заказу | |||
Номер на схеме: 0116 | Артикул:00499728 | Название: Шарнир для электропечи Bosch 00499728 | Недоступно к заказу | |||
Номер на схеме: 0117 | Артикул:00499743 | Название: Крепеж для плиты (духовки) Bosch 00499743 | Недоступно к заказу | |||
Номер на схеме: 0118 | Артикул:00499722 | Название: Чехол для плиты (духовки) Bosch 00499722 | Недоступно к заказу | |||
Номер на схеме: 0119 | Артикул:00499723 | Название:Чехол для электропечи Bosch 00499723 | Наличие:Под заказ | Цена:512 руб | ||
Номер на схеме: 0120 | Артикул:00495068 | Название: Дренажный желоб для духового шкафа Bosch 00495068 | Недоступно к заказу | |||
Номер на схеме: 0121 | Артикул:00600454 | Наличие:Под заказ | Цена:1 458 руб | |||
Номер на схеме: 0122 | Артикул:00600453 | Наличие:Под заказ | Цена:1 808 руб | |||
Номер на схеме: 0123 | Артикул:00476411 | Наличие:Под заказ | Цена:1 133 руб | |||
Номер на схеме: 0124 | Артикул:00476703 | Название: Стеклянная полка для духового шкафа Bosch 00476703 | Недоступно к заказу | |||
Номер на схеме: 0201 | Артикул:00437871 | Наличие:Под заказ | Цена:4 347 руб | |||
Номер на схеме: 0202 | Артикул:00437872 | Наличие:Под заказ | Цена:1 808 руб | |||
Номер на схеме: 0203 | Артикул:00437888 | Наличие:Под заказ | Цена:1 133 руб | |||
Номер на схеме: 0204 | Артикул:00661921 | Название: Внутренняя дверь для плиты (духовки) Bosch 00661921 | Недоступно к заказу | |||
Номер на схеме: 0205 | Артикул:00662277 | Название: Фронтальное стекло для электропечи Bosch 00662277 | Недоступно к заказу | |||
Номер на схеме: 0206 | Артикул:00492494 | Наличие:Под заказ | Цена:2 165 руб | |||
Номер на схеме: 0207 | Артикул:00492512 | Наличие:Под заказ | Цена:1 133 руб | |||
Номер на схеме: 0208 | Артикул:00492518 | Наличие:Под заказ | Цена:1 458 руб | |||
Номер на схеме: 0209 | Артикул:00492525 | Наличие:Под заказ | Цена:1 808 руб | |||
Номер на схеме: 0210 | Артикул:00472410 | Наличие:Под заказ | Цена:1 133 руб | |||
Номер на схеме: 0211 | Артикул:00472409 | Наличие:Под заказ | Цена:3 008 руб | |||
Номер на схеме: 0212 | Артикул:00492557 | Наличие:Под заказ | Цена:512 руб | |||
Номер на схеме: 0213 | Артикул:00492558 | Наличие:Под заказ | Цена:512 руб | |||
Номер на схеме: 0214 | Артикул:00432642 | Наличие:Под заказ | Цена:1 133 руб | |||
Номер на схеме: 0215 | Артикул:00438848 | Наличие:Под заказ | Цена:3 912 руб | |||
Номер на схеме: 0216 | Артикул:00364731 | Наличие:Под заказ | Цена:691 руб | |||
Номер на схеме: 0301 | Артикул:00603106 | Наличие:Под заказ | Цена:1 133 руб | |||
Номер на схеме: 0302 | Артикул:00641780 | Название: Боковая часть корпуса для электропечи Bosch 00641780 | Недоступно к заказу | |||
Номер на схеме: 0303 | Артикул:00187883 | Наличие:Под заказ | Цена:2 165 руб | |||
Номер на схеме: 0304 | Артикул:00475611 | Наличие:Под заказ | Цена:5 338 руб | |||
Номер на схеме: 0305 | Артикул:00489348 | Наличие:Под заказ | Цена:3 470 руб | |||
Номер на схеме: 0306 | Артикул:00476359 | Наличие:Под заказ | Цена:8 970 руб | |||
Номер на схеме: 0307 | Артикул:00447704 | Наличие:Под заказ | Цена:8 970 руб | |||
Номер на схеме: 0308 | Артикул:00662104 | Наличие:Под заказ | Цена:5 338 руб | |||
Номер на схеме: 0309 | Артикул:00603785 | Название: Винт для электропечи Bosch 00603785 | Недоступно к заказу | |||
Номер на схеме: 0310 | Артикул:00641598 | Название: Провод для электропечи Bosch 00641598 | Недоступно к заказу | |||
Номер на схеме: 0311 | Артикул:00186304 | Наличие:Под заказ | Цена:1 133 руб | |||
Номер на схеме: 0312 | Артикул:00475785 | Наличие:Под заказ | Цена:3 912 руб | |||
Номер на схеме: 0313 | Артикул:00492542 | Наличие:Под заказ | Цена:1 808 руб | |||
Номер на схеме: 0314 | Артикул:00484002 | Наличие:Под заказ | Цена:3 008 руб | |||
Номер на схеме: 0315 | Артикул:00484003 | Наличие:Под заказ | Цена:1 808 руб | |||
Номер на схеме: 0316 | Артикул:00489350 | Наличие:Под заказ | Цена:2 590 руб | |||
Номер на схеме: 0401 | Артикул:00186375 | Название: Клемма для плиты (духовки) Bosch 00186375 | Недоступно к заказу | |||
Номер на схеме: 0402 | Артикул:00186391 | Название: Кольцо для электропечи Bosch 00186391 | Недоступно к заказу | |||
Номер на схеме: 0403 | Артикул:00186563 | Название: Крепеж для электропечи Bosch 00186563 | Недоступно к заказу | |||
Номер на схеме: 0404 | Артикул:00186564 | Название: Винт для электропечи Bosch 00186564 | Недоступно к заказу | |||
Номер на схеме: 0405 | Артикул:00499739 | Наличие:Под заказ | Цена:1 458 руб | |||
Номер на схеме: 0406 | Артикул:00603835 | Наличие:Под заказ | Цена:914 руб | |||
Номер на схеме: 0407 | Артикул:00186580 | Наличие:Под заказ | Цена:512 руб | |||
Номер на схеме: 0408 | Артикул:00419221 | Наличие:Под заказ | Цена:374 руб | |||
Номер на схеме: 0409 | Артикул:00640044 | Наличие:Под заказ | Цена:1 458 руб | |||
Номер на схеме: 0410 | Артикул:00641488 | Название: Патрубок для электропечи Bosch 00641488 | Недоступно к заказу | |||
Номер на схеме: 0411 | Артикул:00429425 | Название:Кран газовый Bosch 00429425 | Наличие:Под заказ | Цена:1 458 руб | ||
Номер на схеме: 0412 | Артикул:00641290 | Название: Кран горелки для духового шкафа Bosch 00641290 | Недоступно к заказу | |||
Номер на схеме: 0413 | Артикул:00186374 | Наличие:Под заказ | Цена:1 458 руб | |||
Номер на схеме: 0414 | Артикул:00499738 | Название: Горелка для электропечи Bosch 00499738 | Недоступно к заказу | |||
Номер на схеме: 0415 | Артикул:00642243 | Наличие:Под заказ | Цена:5 338 руб | |||
Номер на схеме: 0416 | Артикул:00603852 | Название: Клемма для электропечи Bosch 00603852 | Недоступно к заказу | |||
Номер на схеме: 0417 | Артикул:00603834 | Наличие:Под заказ | Цена:691 руб | |||
Номер на схеме: 0418 | Артикул:00606552 | Название: Электрод для духового шкафа Bosch 00606552 | Недоступно к заказу | |||
Номер на схеме: 0419 | Артикул:00449211 | Название: Трубка горелки для плиты (духовки) Bosch 00449211 | Недоступно к заказу | |||
Номер на схеме: 0420 | Артикул:00449212 | Название: Трубка горелки для плиты (духовки) Bosch 00449212 | Недоступно к заказу | |||
Номер на схеме: 0421 | Артикул:00449213 | Название: Трубка горелки для электропечи Bosch 00449213 | Недоступно к заказу | |||
Номер на схеме: 0422 | Артикул:00449214 | Название: Трубка горелки для электропечи Bosch 00449214 | Недоступно к заказу | |||
Номер на схеме: 0423 | Артикул:00606551 | Название: Электрод для электропечи Bosch 00606551 | Недоступно к заказу | |||
Номер на схеме: 0501 | Артикул:00186313 | Недоступно к заказу | ||||
Номер на схеме: 0502 | Артикул:00186358 | Название:Зажим для электропечи Bosch 00186358 | Наличие:Под заказ | Цена:2 165 руб | ||
Номер на схеме: 0503 | Артикул:00186389 | Название: Зажим для духового шкафа Bosch 00186389 | Недоступно к заказу | |||
Номер на схеме: 0504 | Артикул:00186421 | Название:Зажим для электропечи Bosch 00186421 | Наличие:Под заказ | Цена:1 808 руб | ||
Номер на схеме: 0505 | Артикул:00186422 | Наличие:Под заказ | Цена:374 руб | |||
Номер на схеме: 0507 | Артикул:00186614 | Название:Дюза для электропечи Bosch 00186614 | Наличие:Под заказ | Цена:1 458 руб | ||
Номер на схеме: 0508 | Артикул:00418564 | Наличие:Под заказ | Цена:1 458 руб | |||
Номер на схеме: 0509 | Артикул:00434454 | Наличие:Под заказ | Цена:2 590 руб | |||
Номер на схеме: 0510 | Артикул:00661099 | Название: Трубка горелки для плиты (духовки) Bosch 00661099 | Недоступно к заказу | |||
Номер на схеме: 0511 | Артикул:00482844 | Наличие:Под заказ | Цена:2 165 руб | |||
Номер на схеме: 0512 | Артикул:00641604 | Название: Электрод для духового шкафа Bosch 00641604 | Недоступно к заказу | |||
Номер на схеме: 0513 | Артикул:00491222 | Наличие:Под заказ | Цена:2 590 руб | |||
Номер на схеме: 0514 | Артикул:00417427 | Наличие:Под заказ | Цена:7 885 руб |
Характеристики:
Тип изделия | Газовые отдельно стоящие плиты |
Тип конструкции | freestanding < 60 cm width |
Надпись на панели | CHARME PLUS I BCO GE BIV VS |
Группа товаров | Freestanding Cooker, Gas |
Код запаса поставщика | FSF14K3AED/01 |
