Схема узла W30 Housing,door A

Запчасти для стиральной машины Elektro Helios TF9068

Производитель Elektro Helios
Выберите версию/индустриальный код:
914010024 (00) (04.02.1998)
* От выбранной версии зависит совместимость запчастей

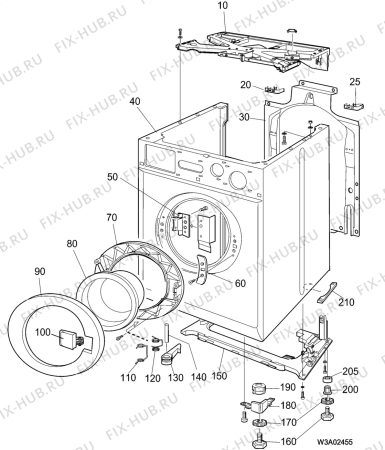

Схема узла W30 Housing,door A

Схема узла W30 Panel,User manual BВзрыв-схема стиральной машины Elektro Helios TF9068 - Схема узла W30 Housing,door A

Если в таблице не представлена запчасть - значит она снята с производства или недоступна к заказу.

Найти по номеру на схемеНомер на схемеАртикулНазваниеНаличиеЦена
Номер на схеме: 25
Артикул:1245320039
Название: Холдер для стиральной машины Zanussi 1245320039
Недоступно к заказу
Номер на схеме: 30
Артикул:1508528005
Название: Обшивка для стиралки Electrolux 1508528005
Недоступно к заказу
Номер на схеме: 40
Артикул:1508504014
Название: Корпусная деталь для стиралки Electrolux 1508504014
Недоступно к заказу
Номер на схеме: 50
Артикул:1240136059
Название: Ручка (крючок) люка для стиралки Electrolux 1240136059
Недоступно к заказу
Номер на схеме: 60
Артикул:1240115145
Название: Ручка (крючок) люка для стиральной машины Electrolux 1240115145
Недоступно к заказу
Номер на схеме:Лючок для стиралки Electrolux 1508508007 1508508007 для Elektro Helios TF9068 70
Артикул:1508508007
Недоступно к заказу
Номер на схеме:Лючок для стиралки Electrolux 1508506001 1508506001 для Elektro Helios TF9068 80
Артикул:1508506001
Недоступно к заказу
Номер на схеме:Люк и обрамление для стиралки Electrolux 1508507009 1508507009 для Elektro Helios TF9068 90
Артикул:1508507009
Недоступно к заказу
Номер на схеме:Ручка (крючок) люка для стиралки Electrolux 1508509005 1508509005 для Elektro Helios TF9068 100
Артикул:1508509005
Недоступно к заказу
Номер на схеме:
Артикул:
Название:
В наличии у партнеров:Цена:1 033 руб
Номер на схеме:Спираль для стиральной машины Electrolux 1240139020 1240139020 для Elektro Helios TF9068 110
Артикул:1240139020
Недоступно к заказу
Номер на схеме:Пружинка Zanussi 1245370000 1245370000 для Elektro Helios TF9068 120
Артикул:1245370000
Недоступно к заказу
Номер на схеме:Рукоятка для стиральной машины Zanussi 1240137032 1240137032 для Elektro Helios TF9068 130
Артикул:1240137032
Недоступно к заказу
Номер на схеме:Другое Electrolux 1240138006 1240138006 для Elektro Helios TF9068 140
Артикул:1240138006
Недоступно к заказу
Номер на схеме:Ножка для стиральной машины Electrolux 1240467041 1240467041 для Elektro Helios TF9068 160
Артикул:1240467041
Недоступно к заказу
Номер на схеме: 190
Артикул:1247121005
Название: Стойка для стиральной машины Zanussi 1247121005
Недоступно к заказу
Номер на схеме:Стойка для стиралки Zanussi 1245659105 1245659105 для Elektro Helios TF9068 200
Артикул:1245659105
Недоступно к заказу

Схема узла W30 Panel,User manual B

Схема узла W30 Housing,door AСхема узла W30 Drum CВзрыв-схема стиральной машины Elektro Helios TF9068 - Схема узла W30 Panel,User manual B

Если в таблице не представлена запчасть - значит она снята с производства или недоступна к заказу.

Найти по номеру на схемеНомер на схемеАртикулНазваниеНаличиеЦена
Номер на схеме:Часть корпуса для стиральной машины Electrolux 1508527015 1508527015 для Elektro Helios TF9068 20
Артикул:1508527015
Недоступно к заказу
Номер на схеме:Кнопка, ручка переключения Electrolux 1508518006 1508518006 для Elektro Helios TF9068 50
Артикул:1508518006
Недоступно к заказу
Номер на схеме:Запчасть для стиралки Electrolux 1508532007 1508532007 для Elektro Helios TF9068 70
Артикул:1508532007
Недоступно к заказу
Номер на схеме:Кнопка, ручка переключения для стиралки Electrolux 1508523006 1508523006 для Elektro Helios TF9068 130
Артикул:1508523006
Недоступно к заказу
Номер на схеме:Переключатель для стиралки Electrolux 1508524004 1508524004 для Elektro Helios TF9068 150
Артикул:1508524004
Недоступно к заказу
Номер на схеме: 160
Артикул:1508535000
Название: Всякое для стиральной машины Electrolux 1508535000
Недоступно к заказу
Номер на схеме:Порошкоприемник (дозатор) для стиральной машины Zanussi 1508533005 1508533005 для Elektro Helios TF9068 170
Артикул:1508533005
Недоступно к заказу

Схема узла W30 Drum C

Схема узла W30 Panel,User manual BСхема узла W30 Water details DВзрыв-схема стиральной машины Elektro Helios TF9068 - Схема узла W30 Drum C

Если в таблице не представлена запчасть - значит она снята с производства или недоступна к заказу.

Найти по номеру на схемеНомер на схемеАртикулНазваниеНаличиеЦена
Номер на схеме:Уплотнение для стиралки Electrolux 1508886007 1508886007 для Elektro Helios TF9068 5
Артикул:1508886007
Недоступно к заказу
Номер на схеме:Уплотнитель (прокладка) для стиралки Electrolux 1508544002 1508544002 для Elektro Helios TF9068 20
Артикул:1508544002
Недоступно к заказу
Номер на схеме: 30
Артикул:1508512009
Название: Утяжелитель для стиральной машины Electrolux 1508512009
Недоступно к заказу
Номер на схеме:Кольцо держатель для стиралки Electrolux 1508552005 1508552005 для Elektro Helios TF9068 50
Артикул:1508552005
Недоступно к заказу
Номер на схеме:Уплотнение для стиральной машины Electrolux 1508543004 1508543004 для Elektro Helios TF9068 60
Артикул:1508543004
Недоступно к заказу
Номер на схеме:Ремешок для стиральной машины Electrolux 1508550025 1508550025 для Elektro Helios TF9068 70
Артикул:1508550025
Недоступно к заказу
Номер на схеме:
Артикул:
Название:
В наличии у партнеров:Цена:3 788 руб
Номер на схеме:Другое для стиралки Zanussi 1508517008 1508517008 для Elektro Helios TF9068 80
Артикул:1508517008
Недоступно к заказу
Номер на схеме: 90
Артикул:1508776000
Название: Груз для стиралки Electrolux 1508776000
Недоступно к заказу
Номер на схеме:Шарикоподшипник для стиральной машины Electrolux 1508555008 1508555008 для Elektro Helios TF9068 100
Артикул:1508555008
Недоступно к заказу
Номер на схеме: 110
Артикул:1508701008
Название: Корпусная деталь для стиральной машины Electrolux 1508701008
Недоступно к заказу
Номер на схеме:Роликоподшипник для стиралки Electrolux 1508554001 1508554001 для Elektro Helios TF9068 120
Артикул:1508554001
Недоступно к заказу
Номер на схеме:
Артикул:
Название:
В наличии у партнеров:Цена:567 руб
Номер на схеме: 130
Артикул:1240566008
Название: Уплотнитель (прокладка) для стиралки Electrolux 1240566008
Недоступно к заказу
Номер на схеме: 140
Артикул:1508583000
Название: Бак (полубак) для стиральной машины Electrolux 1508583000
Недоступно к заказу
Номер на схеме:Втулка для стиральной машины Electrolux 1508542006 1508542006 для Elektro Helios TF9068 150
Артикул:1508542006
Недоступно к заказу
Номер на схеме:Шуруп Zanussi 1240041051 1240041051 для Elektro Helios TF9068 160
Артикул:1240041051
Недоступно к заказу
Номер на схеме: 170
Артикул:1260038516
Название: Гаситель для стиральной машины Zanussi 1260038516
Недоступно к заказу
Номер на схеме:Пружина бака для стиральной машины Electrolux 1508549001 1508549001 для Elektro Helios TF9068 180
Артикул:1508549001
Недоступно к заказу
Номер на схеме:Держатель для стиралки Electrolux 1508553003 1508553003 для Elektro Helios TF9068 200
Артикул:1508553003
Недоступно к заказу

Схема узла W30 Water details D

Схема узла W30 Drum CСхема узла W30 Electrical details EВзрыв-схема стиральной машины Elektro Helios TF9068 - Схема узла W30 Water details  D

Если в таблице не представлена запчасть - значит она снята с производства или недоступна к заказу.

Найти по номеру на схемеНомер на схемеАртикулНазваниеНаличиеЦена
Номер на схеме:Пружина бака Zanussi 1240148005 1240148005 для Elektro Helios TF9068 20
Артикул:1240148005
Недоступно к заказу
Номер на схеме:Порошкоприемник (дозатор) для стиральной машины Electrolux 1508531009 1508531009 для Elektro Helios TF9068 30
Артикул:1508531009
Недоступно к заказу
Номер на схеме:Запчасть Zanussi 1246245102 1246245102 для Elektro Helios TF9068 40
Артикул:1246245102
Недоступно к заказу
Номер на схеме:Запчасть для стиралки Electrolux 1508532007 1508532007 для Elektro Helios TF9068 70
Артикул:1508532007
Недоступно к заказу
Номер на схеме:Труба для стиралки Electrolux 1508546007 1508546007 для Elektro Helios TF9068 70
Артикул:1508546007
Недоступно к заказу
Номер на схеме:Всякое для стиральной машины Aeg 1240832236 1240832236 для Elektro Helios TF9068 90
Артикул:1240832236
Наличие:Под заказ
Цена:680 руб
Номер на схеме: 160
Артикул:1240168110
Название: Шланг для стиральной машины Electrolux 1240168110
Недоступно к заказу
Номер на схеме: 170
Артикул:1245078439
Название: Гидрошланг для стиралки Electrolux 1245078439
Недоступно к заказу

Схема узла W30 Electrical details E

Схема узла W30 Water details DВзрыв-схема стиральной машины Elektro Helios TF9068 - Схема узла W30 Electrical details E

Если в таблице не представлена запчасть - значит она снята с производства или недоступна к заказу.

Найти по номеру на схемеНомер на схемеАртикулНазваниеНаличиеЦена
Номер на схеме: 10
Артикул:1240314508
Название: Дроссель для стиралки Electrolux 1240314508
Недоступно к заказу
Номер на схеме: 20
Артикул:1240343507
Название: Другое для стиралки Electrolux 1240343507
Недоступно к заказу
Номер на схеме:Переключатель (таймер) для стиралки Zanussi 1249214105 1249214105 для Elektro Helios TF9068 50
Артикул:1249214105
Недоступно к заказу
Номер на схеме:Кнопка, ручка переключения Zanussi 1245406010 1245406010 для Elektro Helios TF9068 60
Артикул:1245406010
Недоступно к заказу
Номер на схеме:Клавиша Zanussi 1245404015 1245404015 для Elektro Helios TF9068 70
Артикул:1245404015
Недоступно к заказу
Номер на схеме: 80
Артикул:1245807209
Название: Регулятор для стиральной машины Zanussi 1245807209
Недоступно к заказу
Номер на схеме:Замок люка (двери) для стиральной машины Aeg 1240349009 1240349009 для Elektro Helios TF9068 100
Артикул:1240349009
Наличие:Под заказ
Цена:1 550 руб
Номер на схеме: 130
Артикул:1242778023
Название: Электромотор для стиральной машины Electrolux 1242778023
Недоступно к заказу
Номер на схеме:Уплотнитель (прокладка) Electrolux 1240152031 1240152031 для Elektro Helios TF9068 140
Артикул:1240152031
Недоступно к заказу
Номер на схеме: 150
Артикул:1508672001
Название: Тэн для стиралки Electrolux 1508672001
Недоступно к заказу
Номер на схеме: 160
Артикул:1253055014
Название: Всякое для стиралки Electrolux 1253055014
Недоступно к заказу
Номер на схеме: 190
Артикул:1246548018
Название: Помпа для стиралки Electrolux 1246548018
Недоступно к заказу
