Схема узла 01

Запчасти для плиты (духовки) Pitsos CGE645G02G VS 60F 4F PARR. CONT BRILLO PI

Производитель Pitsos
Выберите версию/индустриальный код:
01
* От выбранной версии зависит совместимость запчастей

Схема узла 01

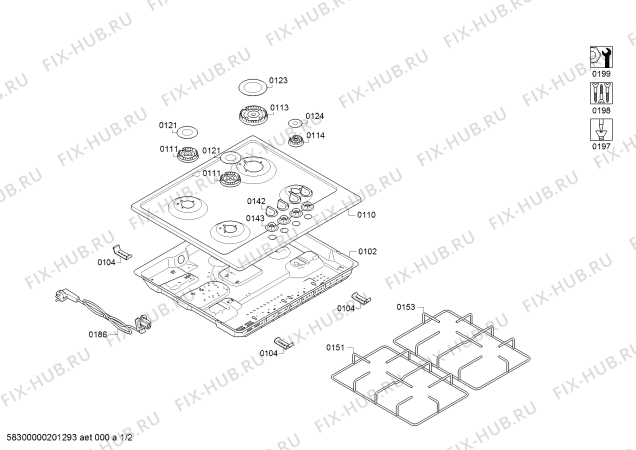

Схема узла 02Взрыв-схема плиты (духовки) Pitsos CGE645G02G VS 60F 4F PARR. CONT BRILLO PI - Схема узла 01

Схема узла 02

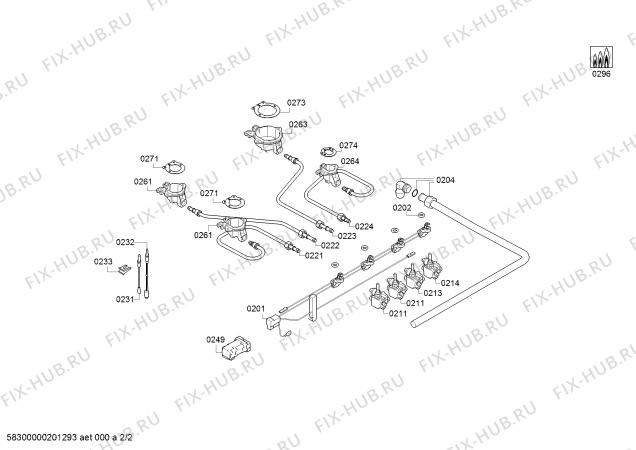

Схема узла 01Взрыв-схема плиты (духовки) Pitsos CGE645G02G VS 60F 4F PARR. CONT BRILLO PI - Схема узла 02

Если в таблице не представлена запчасть - значит она снята с производства или недоступна к заказу.

Найти по номеру на схемеНомер на схемеАртикулНазваниеНаличиеЦена
Номер на схеме: 0102
Артикул:00980500
Название: Корпус не имеет мат. номера для электропечи Bosch 00980500
Недоступно к заказу
Номер на схеме:Крепеж для электропечи Bosch 00633010 для Pitsos CGE645G02G VS 60F 4F PARR. CONT BRILLO PI 0104
Артикул:00633010
Наличие:Под заказ
Цена:2 590 руб
Номер на схеме:Варочная панель для электропечи Bosch 00775603 для Pitsos CGE645G02G VS 60F 4F PARR. CONT BRILLO PI 0110
Артикул:00775603
Наличие:Под заказ
Цена:21 430 руб
Номер на схеме:Покрытие Bosch 00615301 для Pitsos CGE645G02G VS 60F 4F PARR. CONT BRILLO PI 0111
Артикул:00615301
Наличие:Под заказ
Цена:3 912 руб
Номер на схеме:Крышка рассекателей и конфорок Bosch 00615299 для Pitsos CGE645G02G VS 60F 4F PARR. CONT BRILLO PI 0113
Артикул:00615299
Наличие:Под заказ
Цена:4 347 руб
Номер на схеме:Крышечка Bosch 00615303 для Pitsos CGE645G02G VS 60F 4F PARR. CONT BRILLO PI 0114
Артикул:00615303
Наличие:Под заказ
Цена:3 008 руб
Номер на схеме:Крышка горелки для духового шкафа Bosch 00619606 для Pitsos CGE645G02G VS 60F 4F PARR. CONT BRILLO PI 0121
Артикул:00619606
Наличие:Под заказ
Цена:3 008 руб
Номер на схеме:Крышка горелки для плиты (духовки) Bosch 00619605 для Pitsos CGE645G02G VS 60F 4F PARR. CONT BRILLO PI 0123
Артикул:00619605
Наличие:Под заказ
Цена:3 008 руб
Номер на схеме:Крышка горелки для духового шкафа Bosch 00619607 для Pitsos CGE645G02G VS 60F 4F PARR. CONT BRILLO PI 0124
Артикул:00619607
Наличие:Под заказ
Цена:3 008 руб
Номер на схеме:Ручка конфорки для духового шкафа Bosch 10002939 для Pitsos CGE645G02G VS 60F 4F PARR. CONT BRILLO PI 0142
Артикул:10002939
Наличие:Под заказ
Цена:691 руб
Номер на схеме:Уплотнение Bosch 00429319 для Pitsos CGE645G02G VS 60F 4F PARR. CONT BRILLO PI 0143
Артикул:00429319
Наличие:Под заказ
Цена:2 165 руб
Номер на схеме:Решетка для плиты (духовки) Bosch 11019055 для Pitsos CGE645G02G VS 60F 4F PARR. CONT BRILLO PI 0151
Артикул:11019055
Наличие:Под заказ
Цена:22 344 руб
Номер на схеме:Решетка для плиты (духовки) Bosch 11019054 для Pitsos CGE645G02G VS 60F 4F PARR. CONT BRILLO PI 0153
Артикул:11019054
Наличие:Под заказ
Цена:22 344 руб
Номер на схеме:Провод Bosch 00423551 для Pitsos CGE645G02G VS 60F 4F PARR. CONT BRILLO PI 0186
Артикул:00423551
Наличие:Под заказ
Цена:5 840 руб
Номер на схеме:Уплотнитель для духового шкафа Bosch 00169782 для Pitsos CGE645G02G VS 60F 4F PARR. CONT BRILLO PI 0197
Артикул:00169782
Наличие:Под заказ
Цена:2 590 руб
Номер на схеме:Монтажный набор для плиты (духовки) Bosch 00635027 для Pitsos CGE645G02G VS 60F 4F PARR. CONT BRILLO PI 0197
Артикул:00635027
Наличие:Под заказ
Цена:3 912 руб
Номер на схеме:Винт для духового шкафа Bosch 10002958 для Pitsos CGE645G02G VS 60F 4F PARR. CONT BRILLO PI 0198
Артикул:10002958
Наличие:Под заказ
Цена:2 590 руб
Номер на схеме:Винт Bosch 00417788 для Pitsos CGE645G02G VS 60F 4F PARR. CONT BRILLO PI 0198
Артикул:00417788
Название:Винт Bosch 00417788
Наличие:Под заказ
Цена:2 590 руб
Номер на схеме:Винт для электропечи Bosch 00635028 для Pitsos CGE645G02G VS 60F 4F PARR. CONT BRILLO PI 0198
Артикул:00635028
Наличие:Под заказ
Цена:2 590 руб
Номер на схеме: 0198
Артикул:00613177
Название:Винт Bosch 00613177
Наличие:Под заказ
Цена:1 808 руб
Номер на схеме: 0199
Артикул:00646419
Наличие:Под заказ
Цена:2 590 руб
Номер на схеме:Включатель поджига для электропечи Bosch 11019035 для Pitsos CGE645G02G VS 60F 4F PARR. CONT BRILLO PI 0201
Артикул:11019035
Наличие:Под заказ
Цена:6 853 руб
Номер на схеме:Шуруп Bosch 00424237 для Pitsos CGE645G02G VS 60F 4F PARR. CONT BRILLO PI 0202
Артикул:00424237
Название:Шуруп Bosch 00424237
Наличие:Под заказ
Цена:1 133 руб
Номер на схеме:Коллектор для духового шкафа Bosch 11014592 для Pitsos CGE645G02G VS 60F 4F PARR. CONT BRILLO PI 0204
Артикул:11014592
Наличие:Под заказ
Цена:11 747 руб
Номер на схеме:Газовый кран для духового шкафа Bosch 00634437 для Pitsos CGE645G02G VS 60F 4F PARR. CONT BRILLO PI 0211
Артикул:00634437
Наличие:Под заказ
Цена:8 430 руб
Номер на схеме: 0213
Артикул:00634436
Наличие:Под заказ
Цена:13 546 руб
Номер на схеме:Газовый кран для плиты (духовки) Bosch 00634434 для Pitsos CGE645G02G VS 60F 4F PARR. CONT BRILLO PI 0214
Артикул:00634434
Наличие:Под заказ
Цена:7 885 руб
Номер на схеме:Трубка горелки для электропечи Bosch 11014527 для Pitsos CGE645G02G VS 60F 4F PARR. CONT BRILLO PI 0221
Артикул:11014527
Наличие:Под заказ
Цена:9 514 руб
Номер на схеме:Трубка горелки для электропечи Bosch 11014529 для Pitsos CGE645G02G VS 60F 4F PARR. CONT BRILLO PI 0222
Артикул:11014529
Наличие:Под заказ
Цена:5 840 руб
Номер на схеме:Трубка горелки для плиты (духовки) Bosch 11014528 для Pitsos CGE645G02G VS 60F 4F PARR. CONT BRILLO PI 0223
Артикул:11014528
Наличие:Под заказ
Цена:7 885 руб
Номер на схеме:Трубка горелки для плиты (духовки) Bosch 11014526 для Pitsos CGE645G02G VS 60F 4F PARR. CONT BRILLO PI 0224
Артикул:11014526
Наличие:Под заказ
Цена:9 514 руб
Номер на схеме: 0231
Артикул:00631180
Наличие:Под заказ
Цена:3 008 руб
Номер на схеме:Головка поджига для электропечи Bosch 00631154 для Pitsos CGE645G02G VS 60F 4F PARR. CONT BRILLO PI 0231
Артикул:00631154
Наличие:Под заказ
Цена:3 008 руб
Номер на схеме:Головка поджига для электропечи Bosch 00631155 для Pitsos CGE645G02G VS 60F 4F PARR. CONT BRILLO PI 0231
Артикул:00631155
Наличие:Под заказ
Цена:3 008 руб
Номер на схеме:Термоэлемент для духового шкафа Bosch 00617911 для Pitsos CGE645G02G VS 60F 4F PARR. CONT BRILLO PI 0232
Артикул:00617911
Наличие:Под заказ
Цена:3 912 руб
Номер на схеме:Кронштейн для духового шкафа Bosch 00615320 для Pitsos CGE645G02G VS 60F 4F PARR. CONT BRILLO PI 0233
Артикул:00615320
Наличие:Под заказ
Цена:2 590 руб
Номер на схеме:Трансформатор поджига для плиты (духовки) Bosch 12015937 для Pitsos CGE645G02G VS 60F 4F PARR. CONT BRILLO PI 0249
Артикул:12015937
Наличие:Под заказ
Цена:5 840 руб
Номер на схеме:Горелка для электропечи Bosch 00615316 для Pitsos CGE645G02G VS 60F 4F PARR. CONT BRILLO PI 0261
Артикул:00615316
Наличие:Под заказ
Цена:3 912 руб
Номер на схеме:Горелка для электропечи Bosch 00615315 для Pitsos CGE645G02G VS 60F 4F PARR. CONT BRILLO PI 0263
Артикул:00615315
Наличие:Под заказ
Цена:3 912 руб
Номер на схеме:Горелка для электропечи Bosch 00615314 для Pitsos CGE645G02G VS 60F 4F PARR. CONT BRILLO PI 0264
Артикул:00615314
Наличие:Под заказ
Цена:3 008 руб
Номер на схеме:Уплотнитель для духового шкафа Bosch 10001814 для Pitsos CGE645G02G VS 60F 4F PARR. CONT BRILLO PI 0271
Артикул:10001814
Наличие:Под заказ
Цена:2 590 руб
Номер на схеме:Уплотнитель для плиты (духовки) Bosch 10001815 для Pitsos CGE645G02G VS 60F 4F PARR. CONT BRILLO PI 0273
Артикул:10001815
Наличие:Под заказ
Цена:2 590 руб
Номер на схеме:Уплотнитель для духового шкафа Bosch 10001813 для Pitsos CGE645G02G VS 60F 4F PARR. CONT BRILLO PI 0274
Артикул:10001813
Наличие:Под заказ
Цена:2 590 руб
Номер на схеме:Форсунки для природного газа для плиты (духовки) Bosch 00635828 для Pitsos CGE645G02G VS 60F 4F PARR. CONT BRILLO PI 0296
Артикул:00635828
Наличие:Под заказ
Цена:6 350 руб
Номер на схеме:Форсунки для природного газа для электропечи Bosch 00635879 для Pitsos CGE645G02G VS 60F 4F PARR. CONT BRILLO PI 0296
Артикул:00635879
Наличие:Под заказ
Цена:6 350 руб
Номер на схеме:Форсунки для жидкого газа для духового шкафа Bosch 00635831 для Pitsos CGE645G02G VS 60F 4F PARR. CONT BRILLO PI 0296
Артикул:00635831
Наличие:Под заказ
Цена:3 470 руб
Номер на схеме:Форсунки для жидкого газа для плиты (духовки) Bosch 00635830 для Pitsos CGE645G02G VS 60F 4F PARR. CONT BRILLO PI 0296
Артикул:00635830
Наличие:Под заказ
Цена:5 840 руб
Номер на схеме: 0296
Артикул:00635829
Наличие:Под заказ
Цена:6 350 руб
Номер на схеме:Форсунки для жидкого газа для духового шкафа Bosch 00635882 для Pitsos CGE645G02G VS 60F 4F PARR. CONT BRILLO PI 0296
Артикул:00635882
Наличие:Под заказ
Цена:6 350 руб
Номер на схеме:Форсунки для природного газа для духового шкафа Bosch 00635827 для Pitsos CGE645G02G VS 60F 4F PARR. CONT BRILLO PI 0296
Артикул:00635827
Наличие:Под заказ
Цена:6 350 руб

Характеристики:

Тип изделияВстраиваемые газовые варочные панели
Тип конструкцииbuilt-in
Надпись на панелиVS 60F 4F PARR. CONT BRILLO PI
Группа товаровGas Cooktop, Autarkic
Дата производства с9611
Дата производства по9710
Код запаса поставщикаCGE645G02G
