Запчасти для холодильника Zanker ZKK29E0
Выберите версию/индустриальный код:
925031099 (00) (10.11.2009)

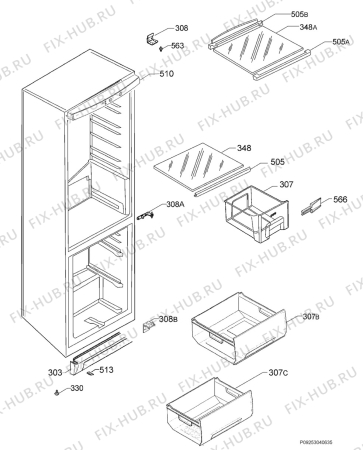

Схема узла Housing 001
Схема узла Cooling system 017
Если в таблице не представлена запчасть - значит она снята с производства или недоступна к заказу.
| Найти по номеру на схемеНомер на схеме | Артикул | Название | Наличие | Цена | ||
|---|---|---|---|---|---|---|
Номер на схеме: 303 | Артикул:2426276156 | Название: Элемент корпуса для холодильника Electrolux 2426276156 | Недоступно к заказу | |||
Номер на схеме:  307 | Артикул:2426283061 | Недоступно к заказу | ||||
Номер на схеме: 307B | Артикул:2426355273 | Название: Контейнер для холодильной камеры Electrolux 2426355273 | Недоступно к заказу | |||
Номер на схеме: 307C | Артикул:2426287112 | Название: Лоток (форма) для холодильника Electrolux 2426287112 | Недоступно к заказу | |||
Номер на схеме: 308 | Артикул:2426174021 | Название: Шарнир для холодильника Electrolux 2426174021 | Недоступно к заказу | |||
Номер на схеме:  308A | Артикул:2250291131 | Недоступно к заказу | ||||
Номер на схеме: 308B | Артикул:2650000025 | Название: Шарнир для холодильной камеры Electrolux 2650000025 | Недоступно к заказу | |||
Номер на схеме:  330 | Артикул:2063655035 | Недоступно к заказу | ||||
Номер на схеме:  348 | Артикул:2426294100 | Недоступно к заказу | ||||
Номер на схеме:  348A | Артикул:2425099476 | Недоступно к заказу | ||||
Номер на схеме: 505 | Артикул:2231028271 | Название: Обрамление полки для холодильника Electrolux 2231028271 | Недоступно к заказу | |||
Номер на схеме:  505A | Артикул:2425097025 | Недоступно к заказу | ||||
Номер на схеме: 505B | Артикул:2425096100 | Название: Рамка для холодильной камеры Electrolux 2425096100 | Недоступно к заказу | |||
Номер на схеме: 510 | Артикул:2426242315 | Название: Панель ящика для холодильной камеры Electrolux 2426242315 | Недоступно к заказу | |||
Номер на схеме:  513 | Артикул:2426520058 | Недоступно к заказу | ||||
Номер на схеме:  563 | Артикул:2210036196 | Недоступно к заказу | ||||
Номер на схеме:  566 | Артикул:2231078029 | Недоступно к заказу | ||||

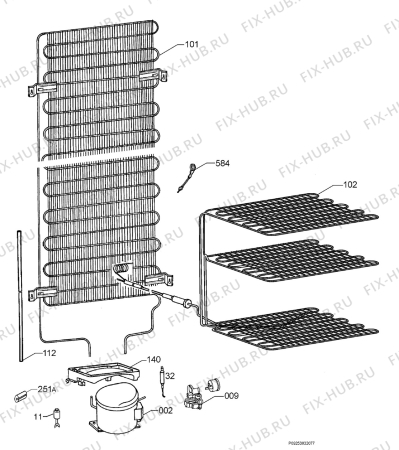

Схема узла Cooling system 017
Схема узла Housing 001Схема узла Diffusor (15.01.2009)_Cooling_system_017-medium-RU.jpg "Схема холодильника Zanker ZKK29E0 - Схема узла Cooling system 017")
Если в таблице не представлена запчасть - значит она снята с производства или недоступна к заказу.
| Найти по номеру на схемеНомер на схеме | Артикул | Название | Наличие | Цена | ||
|---|---|---|---|---|---|---|
Номер на схеме: 002 | Артикул:2425088321 | Название: Микрокомпрессор для холодильной камеры Electrolux 2425088321 | Недоступно к заказу | |||
Номер на схеме: 009 | Артикул:2425610546 | Название: Дефлектор для холодильной камеры Electrolux 2425610546 | Недоступно к заказу | |||
Номер на схеме:  011 | Артикул:2260419805 | Недоступно к заказу | ||||
Номер на схеме:  32 | Артикул:50228062001 | Недоступно к заказу | ||||
Номер на схеме: 101 | Артикул:2426316143 | Название: Преобразователь для холодильника Electrolux 2426316143 | Недоступно к заказу | |||
Номер на схеме: 112 | Артикул:2230088144 | Название: Гидрошланг для холодильника Electrolux 2230088144 | Недоступно к заказу | |||
Номер на схеме:  140 | Артикул:8430065030 | Недоступно к заказу | ||||
Номер на схеме:  251A | Артикул:2061227035 | Недоступно к заказу | ||||
Номер на схеме:  584 | Артикул:50214722006 | Название:Всякое Electrolux 50214722006 | Недоступно к заказу | |||
Схема узла Diffusor
Схема узла Cooling system 017Схема узла Door 003 (04.03.2009)_Diffusor-medium-RU.jpg "Схема холодильника Zanker ZKK29E0 - Схема узла Diffusor")
Если в таблице не представлена запчасть - значит она снята с производства или недоступна к заказу.
| Найти по номеру на схемеНомер на схеме | Артикул | Название | Наличие | Цена | ||
|---|---|---|---|---|---|---|
Номер на схеме:  003 | Артикул:2426350183 | Недоступно к заказу | ||||
Номер на схеме:  60 | Артикул:2425052061 | Недоступно к заказу | ||||
Номер на схеме:  65 | Артикул:2425073018 | Недоступно к заказу | ||||
Номер на схеме:  69 | Артикул:2425068018 | Недоступно к заказу | ||||
Номер на схеме: 71 | Артикул:2425069016 | Название: Корпусная деталь для холодильника Electrolux 2425069016 | Недоступно к заказу | |||
Номер на схеме:  260 | Артикул:2210109019 | Недоступно к заказу | ||||
Номер на схеме: 500 | Артикул:2276232127 | Название: Криостат для холодильной камеры Electrolux 2276232127 | Недоступно к заказу | |||
Номер на схеме:  521 | Артикул:2230340016 | Недоступно к заказу | ||||
Номер на схеме: 550A | Артикул:2234188031 | Название: Дефлектор для холодильника Electrolux 2234188031 | Недоступно к заказу | |||
Схема узла Door 003
Схема узла Diffusor (28.07.2006)_Door_003-medium-RU.jpg "Схема холодильника Zanker ZKK29E0 - Схема узла Door 003")
Если в таблице не представлена запчасть - значит она снята с производства или недоступна к заказу.
| Найти по номеру на схемеНомер на схеме | Артикул | Название | Наличие | Цена | ||
|---|---|---|---|---|---|---|
Номер на схеме: 302 | Артикул:2273113189 | Название: Поверхность для холодильника Electrolux 2273113189 | Недоступно к заказу | |||
Номер на схеме:  302A | Артикул:2246613117 | Недоступно к заказу | ||||
Номер на схеме:  302B | Артикул:2246127175 | Недоступно к заказу | ||||
Номер на схеме: 305 | Артикул:2003797343 | Название: Дверка для холодильника Zanussi 2003797343 | Недоступно к заказу | |||
Номер на схеме: 305A | Артикул:2003797475 | Название: Дверка для холодильной камеры Zanussi 2003797475 | Недоступно к заказу | |||
Номер на схеме:  310 | Артикул:2244103061 | Недоступно к заказу | ||||
Номер на схеме:  315 | Артикул:2426448011 | Недоступно к заказу | ||||
Номер на схеме:  315A | Артикул:2426448060 | Недоступно к заказу | ||||
Номер на схеме:  331 | Артикул:2231019072 | Недоступно к заказу | ||||
Номер на схеме: 339 | Артикул:2425153141 | Название: Держатель для холодильника Electrolux 2425153141 | Недоступно к заказу | |||
Аксессуары для холодильника Zanker ZKK29E0
Шарнир для холодильника Electrolux 2230416030Цена: 969 руб
Шуруп для холодильника Electrolux 2290001060Цена: 312 руб
Фиксатор для холодильника Electrolux 2061205015Цена: 312 руб
Запчасть для холодильника Electrolux 2251484032Цена: 312 руб
Электрокомпрессор Electrolux 2060828007Цена: 312 руб
Лампочка для холодильника Electrolux 2064153014Цена: 725 руб
Характеристики:
| Номер версии | 00 |
| Завод | HUY - ELECTROLUX LEHEL KFT - COMBI FACT |
| Дата версии | 20091110 |
| Номер издания | 599723625 |
| Дата публикации | 2009-11-19 |
