Запчасти для вытяжки Zanussi ZCH74X

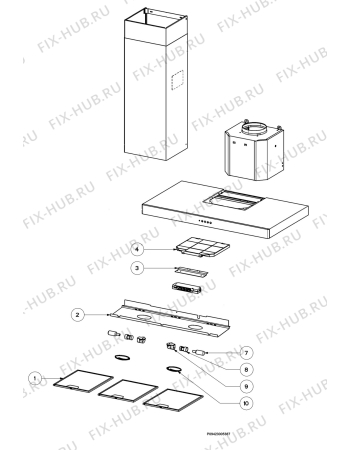

Схема узла Section 1
Схема узла Section 2
Если в таблице не представлена запчасть - значит она снята с производства или недоступна к заказу.
| Найти по номеру на схемеНомер на схеме | Артикул | Название | Наличие | Цена | ||
|---|---|---|---|---|---|---|
Номер на схеме: 1 | Артикул:50278176008 | Название: Спецфильтр для электровытяжки Electrolux 50278176008 | Недоступно к заказу | |||
Номер на схеме: 2 | Артикул:50291655004 | Название: Держатель (защелка) для электровытяжки Zanussi 50291655004 | Недоступно к заказу | |||
Номер на схеме: 3 | Артикул:50291639008 | Название: Переключатель для вентиляции Zanussi 50291639008 | Недоступно к заказу | |||
Номер на схеме:  4 | Артикул:50266284004 | Недоступно к заказу | ||||
Номер на схеме: 7 | Артикул:50232119003 | Название: Электролампа для вытяжки Zanussi 50232119003 | Недоступно к заказу | |||
Номер на схеме:  8 | Артикул:50029397002 | Недоступно к заказу | ||||
Номер на схеме: 9 | Артикул:50278846006 | Название: Фиксатор для вентиляции Zanussi 50278846006 | Недоступно к заказу | |||
Номер на схеме:  10 | Артикул:50248796000 | Недоступно к заказу | ||||
Схема узла Section 2
Схема узла Section 1Схема узла Section 4_Section_2-medium-RU.jpg "Схема вытяжки Zanussi ZCH74X - Схема узла Section 2")
Если в таблице не представлена запчасть - значит она снята с производства или недоступна к заказу.
| Найти по номеру на схемеНомер на схеме | Артикул | Название | Наличие | Цена | ||
|---|---|---|---|---|---|---|
Номер на схеме:  102 | Артикул:50253686005 | Недоступно к заказу | ||||
Номер на схеме: 103 | Артикул:50291653009 | Название: Переключатель для вытяжки Electrolux 50291653009 | Недоступно к заказу | |||
Номер на схеме: 104 | Артикул:50291640006 | Название: Клавиша для электровытяжки Electrolux 50291640006 | Недоступно к заказу | |||
Номер на схеме: 105 | Артикул:50291641004 | Название: Переключатель для вентиляции Electrolux 50291641004 | Недоступно к заказу | |||
Номер на схеме: 106 | Артикул:50291208002 | Название: Переключатель для вытяжки Electrolux 50291208002 | Недоступно к заказу | |||
Номер на схеме: 107 | Артикул:50263916004 | Название: Крышка для электровытяжки Zanussi 50263916004 | Недоступно к заказу | |||
Номер на схеме:  108 | Артикул:50266303002 | Недоступно к заказу | ||||
Номер на схеме:  109 | Артикул:50263918000 | Недоступно к заказу | ||||
Номер на схеме:  110 | Артикул:50263919008 | Недоступно к заказу | ||||
Номер на схеме: 111 | Артикул:50275350002 | Название: Переключатель для электровытяжки Zanussi 50275350002 | Недоступно к заказу | |||
Номер на схеме: 112 | Артикул:50274206007 | Название: Электролампа для вытяжки Electrolux 50274206007 | Недоступно к заказу | |||
Номер на схеме:  113 | Артикул:50268801003 | Недоступно к заказу | ||||

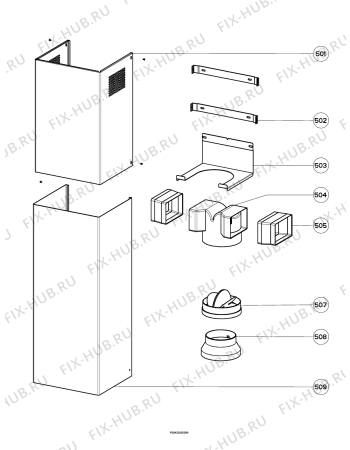

Схема узла Section 4
Схема узла Section 2Схема узла Section 3_Section_4-medium-RU.jpg "Схема вытяжки Zanussi ZCH74X - Схема узла Section 4")
Если в таблице не представлена запчасть - значит она снята с производства или недоступна к заказу.
| Найти по номеру на схемеНомер на схеме | Артикул | Название | Наличие | Цена | ||
|---|---|---|---|---|---|---|
Номер на схеме:  501 | Артикул:50272518007 | Название:Дымоход для вытяжки Aeg 50272518007 | Наличие:Под заказ | Цена:23 053 руб | ||
Номер на схеме:  502 | Артикул:50266254007 | Недоступно к заказу | ||||
Номер на схеме: 503 | Артикул:50272505004 | Название: Микрофильтр для вентиляции Zanussi 50272505004 | Недоступно к заказу | |||
Номер на схеме:  504 | Артикул:50239748002 | Недоступно к заказу | ||||
Номер на схеме: 505 | Артикул:50266255004 | Название: Объединитель для электровытяжки Electrolux 50266255004 | Недоступно к заказу | |||
Номер на схеме:  507 | Артикул:50250469009 | Недоступно к заказу | ||||
Номер на схеме:  508 | Артикул:50239747004 | Недоступно к заказу | ||||
Номер на схеме: 509 | Артикул:50272517009 | Название: Дымоход для вытяжки Zanussi 50272517009 | Недоступно к заказу | |||

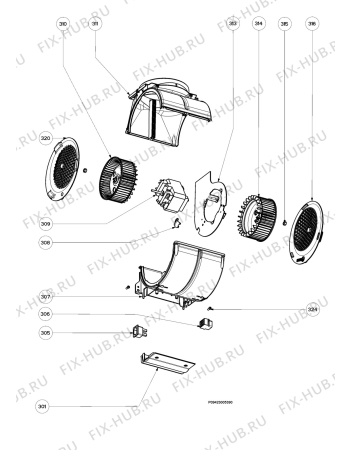

Схема узла Section 3
Схема узла Section 4Схема узла Section 5_Section_3-medium-RU.jpg "Схема вытяжки Zanussi ZCH74X - Схема узла Section 3")
Если в таблице не представлена запчасть - значит она снята с производства или недоступна к заказу.
| Найти по номеру на схемеНомер на схеме | Артикул | Название | Наличие | Цена | ||
|---|---|---|---|---|---|---|
Номер на схеме: 301 | Артикул:50268803009 | Название: Крышка для вытяжки Zanussi 50268803009 | Недоступно к заказу | |||
Номер на схеме: 305 | Артикул:50268804007 | Название: Объединитель для вентиляции Zanussi 50268804007 | Недоступно к заказу | |||
Номер на схеме: 306 | Артикул:50268805004 | Название: Другое для вытяжки Electrolux 50268805004 | Недоступно к заказу | |||
Номер на схеме: 307 | Артикул:50268806002 | Название: Часть корпуса для электровытяжки Zanussi 50268806002 | Недоступно к заказу | |||
Номер на схеме: 308 | Артикул:50275351000 | Название: Электромотор для электровытяжки Electrolux 50275351000 | Недоступно к заказу | |||
Номер на схеме:  309 | Артикул:50253387000 | Недоступно к заказу | ||||
Номер на схеме:  310 | Артикул:50248787009 | Недоступно к заказу | ||||
Номер на схеме: 311 | Артикул:50268808008 | Название: Часть корпуса для электровытяжки Zanussi 50268808008 | Недоступно к заказу | |||
Номер на схеме: 313 | Артикул:50268809006 | Название: Двигатель (мотор) для вентиляции Zanussi 50268809006 | Недоступно к заказу | |||
Номер на схеме:  314 | Артикул:50248783008 | Недоступно к заказу | ||||
Номер на схеме:  315 | Артикул:50029036006 | Название:Винтик Zanussi 50029036006 | Недоступно к заказу | |||
Номер на схеме:  316 | Артикул:50271230000 | Недоступно к заказу | ||||
Номер на схеме: 320 | Артикул:50271231008 | Название: Фланец для электровытяжки Electrolux 50271231008 | Недоступно к заказу | |||
Номер на схеме:  324 | Артикул:50271657004 | Недоступно к заказу | ||||

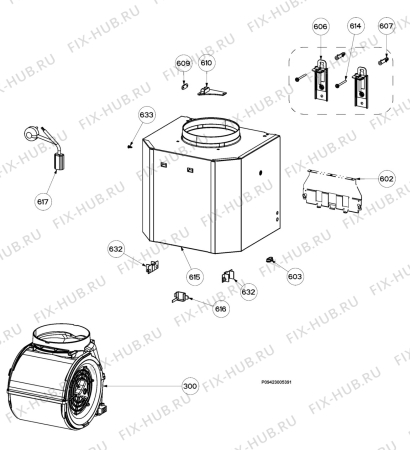

Схема узла Section 5
Схема узла Section 3_Section_5-medium-RU.jpg "Схема вытяжки Zanussi ZCH74X - Схема узла Section 5")
Если в таблице не представлена запчасть - значит она снята с производства или недоступна к заказу.
| Найти по номеру на схемеНомер на схеме | Артикул | Название | Наличие | Цена | ||
|---|---|---|---|---|---|---|
Номер на схеме:  300 | Артикул:50268802001 | Недоступно к заказу | ||||
Номер на схеме: 602 | Артикул:50268744005 | Название: Запчасть для вытяжки Electrolux 50268744005 | Недоступно к заказу | |||
Номер на схеме: 603 | Артикул:50266258008 | Название: Провод для вытяжки Electrolux 50266258008 | Недоступно к заказу | |||
Номер на схеме: 606 | Артикул:50272506002 | Название: Держатель (защелка) для вытяжки Electrolux 50272506002 | Недоступно к заказу | |||
Номер на схеме:  607 | Артикул:50220090000 | Название:Всякое Zanussi 50220090000 | Недоступно к заказу | |||
Номер на схеме:  609 | Артикул:50029247009 | Название:Скрепление Zanussi 50029247009 | Недоступно к заказу | |||
Номер на схеме: 615 | Артикул:50278168005 | Название: Холдер для вытяжки Electrolux 50278168005 | Недоступно к заказу | |||
Номер на схеме: 616 | Артикул:50266265003 | Название: Другое для вытяжки Electrolux 50266265003 | Недоступно к заказу | |||
Номер на схеме: 617 | Артикул:50268785008 | Название: Кабель для электровытяжки Zanussi 50268785008 | Недоступно к заказу | |||
Номер на схеме: 632 | Артикул:50272607008 | Название: Запчасть для вытяжки Electrolux 50272607008 | Недоступно к заказу | |||
Номер на схеме: 633 | Артикул:50271792009 | Название: Холдер для вытяжки Electrolux 50271792009 | Недоступно к заказу | |||
Характеристики:
| Номер версии | 01 |
| Завод | 9FB - FABER |
| Дата версии | 20060911 |
| Номер издания | 599386921 |
| Дата публикации | 2007-03-08 |
