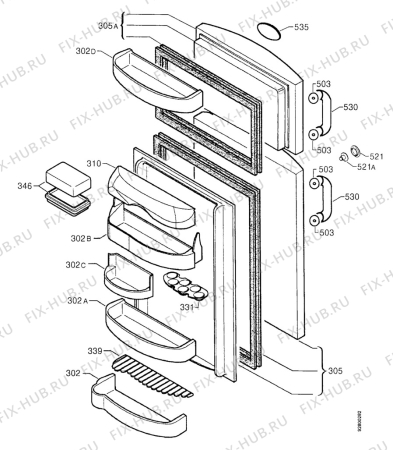

Схема узла Refrigerator door (01.01.1998)_Refrigerator_door-medium-RU.jpg)
Запчасти для холодильника Zanussi ZF4RED
Выберите версию/индустриальный код:
928391630 (00) (01.11.1997)
Схема узла Refrigerator door
Схема узла Commands
Если в таблице не представлена запчасть - значит она снята с производства или недоступна к заказу.
| Найти по номеру на схемеНомер на схеме | Артикул | Название | Наличие | Цена | |||
|---|---|---|---|---|---|---|---|
Номер на схеме:  302 | Артикул:2144660004 | Недоступно к заказу | |||||
Номер на схеме: 302A | Артикул:2144659006 | Название: Поверхность для холодильника Zanussi 2144659006 | Недоступно к заказу | ||||
Номер на схеме: 302C | Артикул:2246088062 | Название: Поверхность для холодильника Zanussi 2246088062 | Недоступно к заказу | ||||
Номер на схеме: 302D | Артикул:2149496008 | Название: Дверная полка для холодильника Zanussi 2149496008 | Недоступно к заказу | ||||
Номер на схеме:  310 | Артикул:2144662000 | Недоступно к заказу | |||||
Номер на схеме: 331 | Артикул:2231060050 | Название: Контейнер Electrolux 2231060050 | Недоступно к заказу | ||||
Номер на схеме: 339 | Артикул:2248338036 | Название: Другое для холодильника Privileg 2248338036 | Недоступно к заказу | ||||
Номер на схеме:  346 | Артикул:2251031361 | Недоступно к заказу | |||||
Номер на схеме: | Артикул: | В наличии у партнеров: |  | Цена:1 983 руб | |||
Номер на схеме: 503 | Артикул:2144178015 | Название: Ручка двери для холодильника Zanussi 2144178015 | Недоступно к заказу | ||||
Номер на схеме: 521 | Артикул:2144179104 | Название: Крышечка для холодильника Zanussi 2144179104 | Недоступно к заказу | ||||
Номер на схеме: 530 | Артикул:2147115006 | Название: Дверца для холодильной камеры Zanussi 2147115006 | Недоступно к заказу | ||||

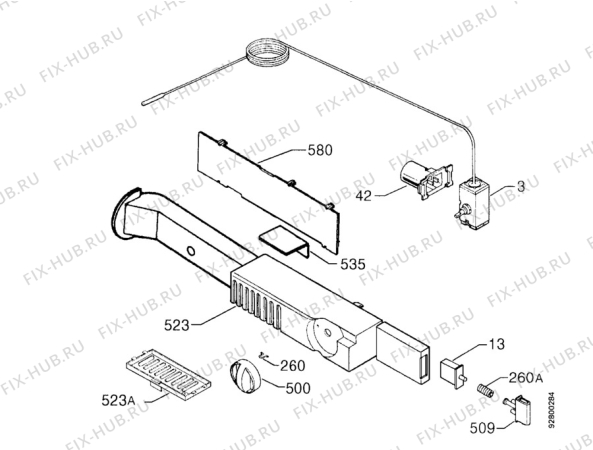

Схема узла Commands
Схема узла Refrigerator doorСхема узла Tub (01.01.1998)_Commands-medium-RU.jpg "Схема холодильника Zanussi ZF4RED - Схема узла Commands")
Если в таблице не представлена запчасть - значит она снята с производства или недоступна к заказу.
| Найти по номеру на схемеНомер на схеме | Артикул | Название | Наличие | Цена | |||
|---|---|---|---|---|---|---|---|
Номер на схеме:  3 | Артикул:2262143023 | Недоступно к заказу | |||||
Номер на схеме: | Артикул: | В наличии у партнеров: | | Цена:3 400 руб | |||
Номер на схеме: 13 | Артикул:2146206012 | Название: Лампочка для холодильника Zanussi 2146206012 | Недоступно к заказу | ||||
Номер на схеме: 42 | Артикул:2361502913 | Название: Диод для холодильной камеры Zanussi 2361502913 | Недоступно к заказу | ||||
Номер на схеме:  509 | Артикул:2230002046 | Недоступно к заказу | |||||
Номер на схеме: 523 | Артикул:2144365141 | Название: Термостат для холодильника Zanussi 2144365141 | Недоступно к заказу | ||||
Номер на схеме:  550 | Артикул:50114733004 | Название:Дефлектор Zanussi 50114733004 | Недоступно к заказу | ||||

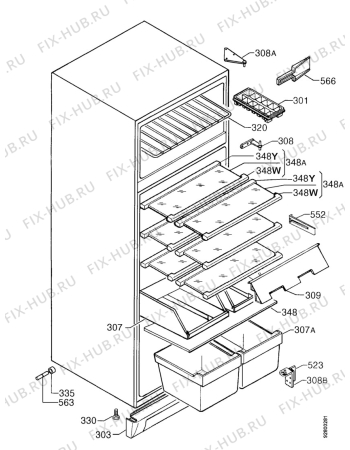

Схема узла Tub
Схема узла CommandsСхема узла Cooling system 017 (01.01.1998)_Tub-medium-RU.jpg "Схема холодильника Zanussi ZF4RED - Схема узла Tub")
Если в таблице не представлена запчасть - значит она снята с производства или недоступна к заказу.
| Найти по номеру на схемеНомер на схеме | Артикул | Название | Наличие | Цена | ||
|---|---|---|---|---|---|---|
Номер на схеме: 0 | Артикул:2230189033 | Название: Винтик для холодильной камеры Zanussi 2230189033 | Недоступно к заказу | |||
Номер на схеме:  303 | Артикул:2144014012 | Недоступно к заказу | ||||
Номер на схеме: 307A | Артикул:2144624208 | Название: Сосуд для холодильной камеры Zanussi 2144624208 | Недоступно к заказу | |||
Номер на схеме: 308 | Артикул:2147109116 | Название: Держатель двери для холодильника Zanussi 2147109116 | Недоступно к заказу | |||
Номер на схеме: 308B | Артикул:2147134007 | Название: Петля (защелка) для холодильника Zanussi 2147134007 | Недоступно к заказу | |||
Номер на схеме: 330 | Артикул:2142270012 | Название: Ножка для холодильной камеры Zanussi 2142270012 | Недоступно к заказу | |||
Номер на схеме: 348 | Артикул:2145503021 | Название: Поверхность для холодильной камеры Zanussi 2145503021 | Недоступно к заказу | |||
Номер на схеме: 566 | Артикул:50201504003 | Название: Запчасть Zanussi 50201504003 | Недоступно к заказу | |||

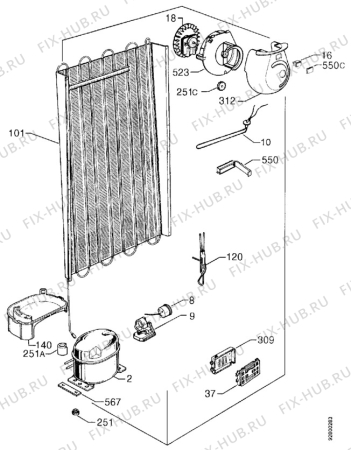

Схема узла Cooling system 017
Схема узла Tub_Cooling_system_017-medium-RU.jpg "Схема холодильника Zanussi ZF4RED - Схема узла Cooling system 017")
Если в таблице не представлена запчасть - значит она снята с производства или недоступна к заказу.
| Найти по номеру на схемеНомер на схеме | Артикул | Название | Наличие | Цена | |||
|---|---|---|---|---|---|---|---|
Номер на схеме: 2 | Артикул:2260009234 | Название: Электрокомпрессор для холодильника Zanussi 2260009234 | Недоступно к заказу | ||||
Номер на схеме:  9 | Артикул:50223639001 | Название:Запчасть Electrolux 50223639001 | Недоступно к заказу | ||||
Номер на схеме: | Артикул: | В наличии у партнеров: | | Цена:2 467 руб | |||
Номер на схеме: 120 | Артикул:2822280307 | Название: Спецфильтр для холодильной камеры Zanussi 2822280307 | Недоступно к заказу | ||||
Номер на схеме:  140 | Артикул:2058910015 | Недоступно к заказу | |||||
Номер на схеме: 251C | Артикул:50220451004 | Название: Кулер для холодильной камеры Zanussi 50220451004 | Недоступно к заказу | ||||
Аксессуары для холодильника Zanussi ZF4RED
Другое для холодильной камеры Zanussi 2144014012Цена: 312 руб
Характеристики:
| Номер версии | 00 |
| Завод | ESF - ELECTROLUX ESPA¢A, S.L., FUENMAYOR |
| Дата версии | 19971101F |
| Номер издания | 5994019411 |
| Дата публикации | 1970-01-01 |
